Технические решения удаления варниша

Эффективные системы очистки масла от продуктов деградации

Установка VEU-F

Технология охлаждения масла

Установка VEU-F размещается на байпасcной линии емкости масла.

Температура масла понижается, что вызывает снижение растворимости продуктов деградации в масле и их осаждение. Затем продукты деградации удаляются из масла с помощью специальных фильтрующих элементов.

Охлаждение

Снижение температуры масла

Фильтрация

Специальные фильтроэлементы

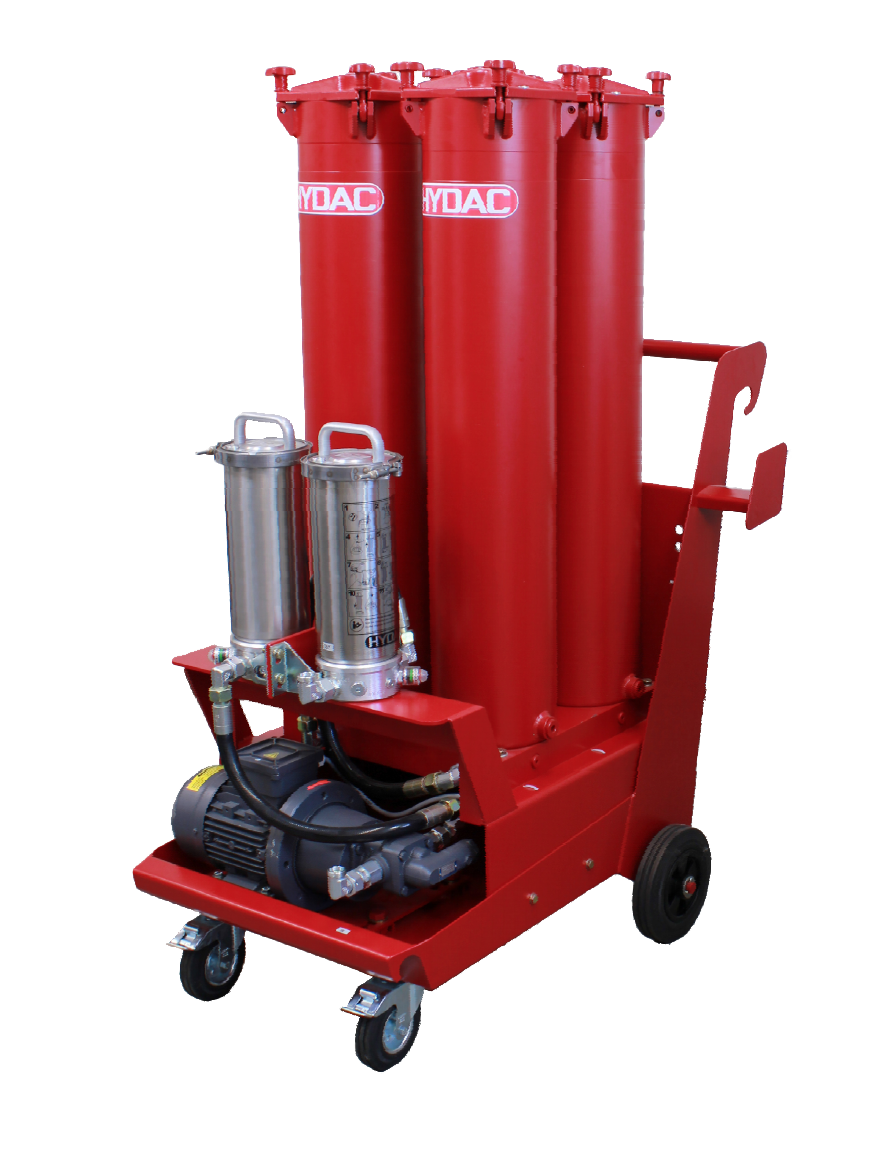

VEU-F Varnish Elimination Unit
VEU-F Varnish Elimination Unit

Установка VMU

Ионообменные смолы

Также одним из эффективных решений является применение установок с ионообменными смолами - HYDAC VMU.

Установка VMU тоже размещается на байпассной линии емкости масла. Масло проходит через ионообменные смолы.

Продукты деградации масла налипают на смолы в результате адгезивного эффекта. Масло должно регулярно анализироваться на предмет повышения значения MPC. Увеличение значения MPC означает необходимость замены ионообменного элемента.

Ионообмен

Смола адгезирует загрязнения

MPC контроль

Регулярный анализ масла

Теория залачивания

Основная информация о проблеме деградации масел

Что такое залачивание?

Залачивание является продуктом деградации масла и возникает в различных формах.

Формы проявления:

  • Слой краски на стенках емкостей и трубопроводов
  • Осадки на днище емкостей
  • Налипание на запорной арматуре и насосных агрегатах
Черный Коричневый Золотисто-желтый

Как возникает залачивание?

Основные причины образования продуктов деградации масла:

ОкислениеГлавная причина старения масла – взаимодействие с кислородом
ЗагрязненияПосторонние включения вызывают старение или каталитический эффект
Температура и давлениеВысокие параметры ускоряют деградацию. Электростатические разряды разрушают присадки

Почему это нежелательно?

Продукты деградации масла образуют отложения, которые приводят к серьезным проблемам:

Сужение зазоровСмазочные зазоры сужаются, трение и температура увеличиваются
Износ деталейПовышенный износ подшипников и трущихся деталей
Неисправности арматурыЗалачивание в запорной арматуре вызывает сбои в работе
Снижение эффективностиОтложения на теплообменниках и фильтрах сокращают срок эксплуатации

Проблема загрязнения масел и старение оборудования

Лабораторные исследования показывают тревожную тенденцию: все больше образцов масел имеют повышенные значения старения. Из 3584 проанализированных проб масла 614 имели значение MPC выше критического порога. Это означает, что каждое шестое масло имеет повышенные значения старения, что приводит к повреждению компонентов и сбоям в работе.

3584Проанализировано проб
614Критических значений MPC
1 из 6Масел с высоким старением

Диагностика загрязнения: Анализ MPC (ASTM D7843)

MPC (Membrane Patch Colorimetry) — это индикатор потенциала масла к образованию отложений. Эти отложения особенно увеличивают риск отказа оборудования. Цветовое измерение проводится на фильтрующей мембране 0.45 мкм.

  • Норма / Мониторинг: < 15
  • Ненормально: 15 – 30
  • Критично: > 40
<15
15
20
30
40
50
>60
MPC (Membrane Patch Colorimetry) — это индикатор потенциала масла к образованию отложений. Эти отложения особенно увеличивают риск отказа оборудования. Цветовое измерение проводится на фильтрующей мембране 0.45 мкм.

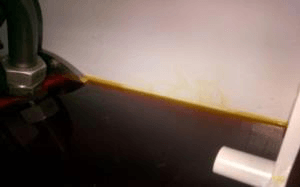

Отложения на стенке бака

Отложения на стенке бака

Лак на подшипнике

Лак на подшипнике

Отложения на штоке

Отложения на штоке

Решение: Принцип работы установки удаления варниша VEU-F

Установка VEU-F обеспечивает надежное удаление продуктов старения масла из смазочных и гидравлических масел в байпасном потоке.

1

Охлаждение масла

Перевод полярных продуктов старения масла из растворенного состояния в свободное.

Охлаждение масла
2

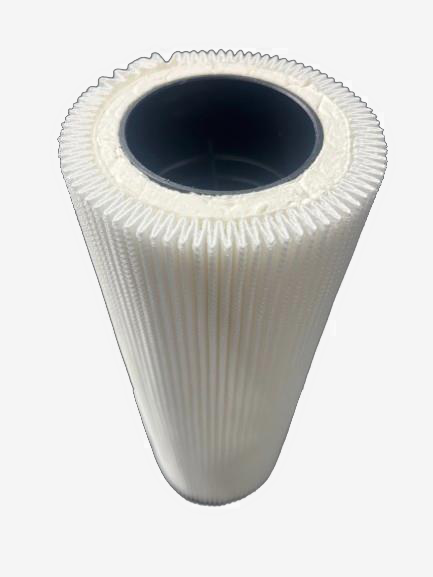

Высокоэффективная фильтрация

Удаление осадка с помощью полярной целлюлозы. Для больших объемов используется двухступенчатый фильтроэлемент.

Высокоэффективная фильтрация

Преимущества и модельный ряд установок VEU-F

Увеличение срока службы масла
Предотвращение отложений
Экономия на очистке баков
Продление ресурса фильтра

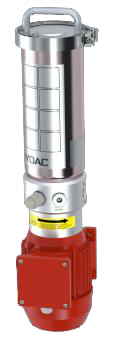

VEU-F-5/3

Для баков < 1000 л

VEU-F-5/3
  • Экономичная вспомогательная силовая установка
  • Максимальный срок службы (индикатор перепада давления 5 бар)
  • Решение 'Plug and Play' с монтажным комплектом
  • Быстрое снижение MPC < 10
  • Магнитная пластина Quick Fix Plate (монтаж без сверления)

VEU-F...A / ...C

Для баков 1000 – 20000+ л

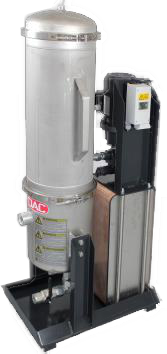

С теплообменником

С теплообменником

С компрессором

С компрессором

  • Самый быстрый агрегат на рынке
  • Гарантированное снижение MPC < 10 за один проход
  • Дополнительное отделение воды и частиц
  • Фильтроэлемент Dimicron N15DM с высокой грязеемкостью

Видео-инструкция по эксплуатации установки удаления варниша

Быстрая навигация по видео:

Обзор системы HYDAC Varnish Elimination Unit

Установка HYDAC Varnish Elimination Unit (VEU-F-AU) — это передовое решение для регенерации минеральных масел. Она разработана специально для борьбы с варнишем (лаковыми отложениями), который образуется под воздействием высоких температур и загрязняет гидравлические системы.

Краткий алгоритм запуска
  1. Подготовка: Установите агрегат на тормоза, подключите шланги (только оригинальные) и убедитесь, что вокруг чиллера нет препятствий.
  2. Заправка: Проверьте уровень хладагента в чиллере (рекомендуется Fuchs Fricofin XT, концентрация 20-40%).
  3. Замена фильтров: Установите элементы в корпуса OLF и пре-фильтра. Не забудьте стравить воздух через винт воздухоудаления до появления масла.
  4. Запуск: Подключите питание, включите изолятор. По умолчанию PLC настроен на 15°C. Нажмите кнопку Start.
  5. Калибровка: Система автоматически определит поток за 2-3 минуты для достижения заданной температуры.

Экономика и окупаемость системы очистки масла

VEU-F-60/1 в смазке турбины (10 000 л)

Срок службы масла

6 → 10 лет

Увеличение в 1.7 раза

Окупаемость (ROI)

1–3 года

Полная окупаемость

Ежегодная экономия

11 022 €

На масле и ремонте

Исходные данные:
  • Цена масла: 2.50 €/л, Утилизация: 0.50 €/л
  • Трудозатраты: 90 €/час
  • Доп. расходы на лак (ремонт): 6 000 €
  • Стоимость замены масла: 40 000 €
Преимущества:
  • Снижение простоев оборудования
  • Уменьшение частоты замены масла
  • Снижение затрат на ремонт компонентов
  • Увеличение надежности системы

Отрасли применения

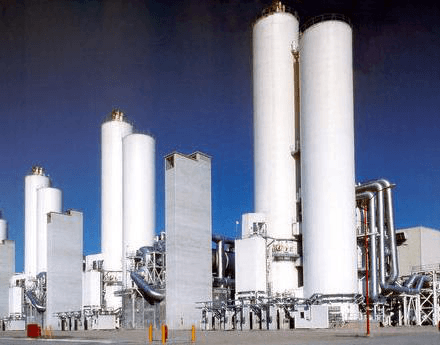

Турбины
Турбины

Газовые, паровые, ГЭС

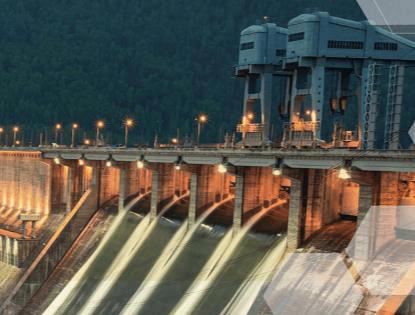

Гидроэнергетика
Гидроэнергетика

Смазка гидротурбин

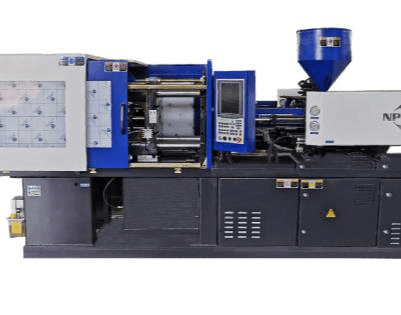

Пластмассы
Пластмассы

Литьевые машины

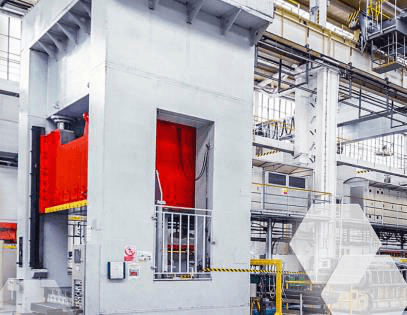

Прессы
Прессы

Гидравлические прессы

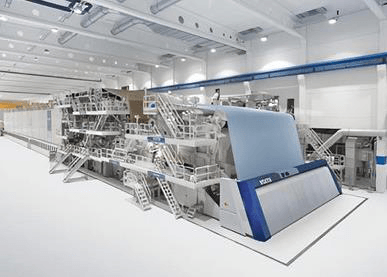

Бумага
Бумага

Гидравлика каландров

Стенды
Стенды

Испытательное оборудование

Кейсы: Примеры внедрения VEU-F

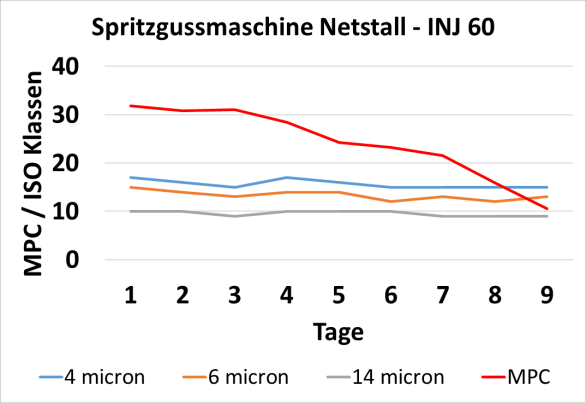

Литье пластмасс (Netstal Synergy 24000)

Литье пластмасс (Netstal Synergy 24000)

Проблема: MPC 31.8, возраст масла 3 года

Решение: Установка VEU-F-5/3 в байпасе

Результат: Снижение MPC до 10 за 9 дней. Окупаемость после одной замены масла.

Литье пластмасс (Netstal Synergy 24000)

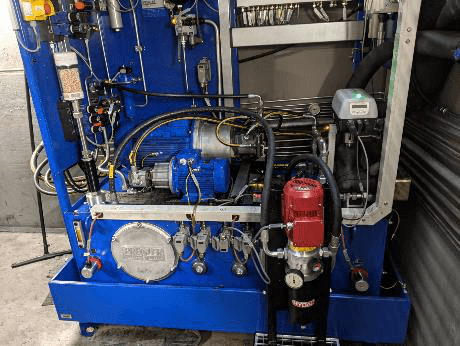

Испытательный стенд

Испытательный стенд

Проблема: Замена насоса из-за отложений

Решение: VEU-F-5/3 после замены масла

Результат: 18 месяцев работы без отложений (MPC 4). Срок службы масла увеличен в 4 раза.

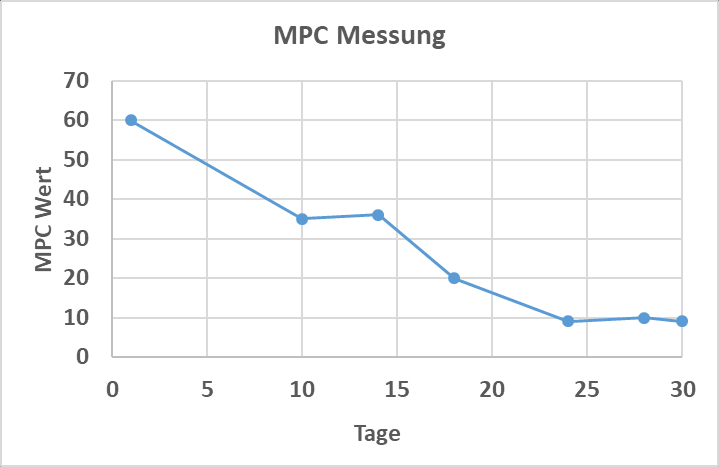

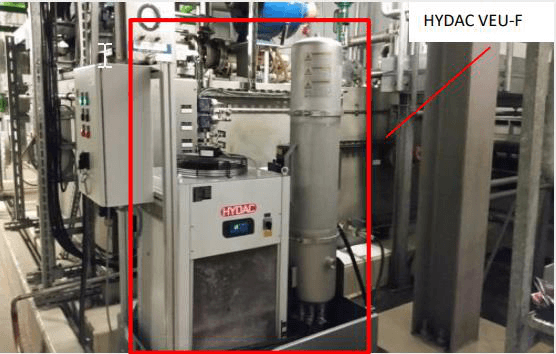

Газовая турбина

Газовая турбина

Проблема: MPC >60, возраст масла 11 лет, блокировка фильтров

Решение: VEU-F 60/1 (поток 1 л/мин)

Результат: Снижение MPC до 10 за 30 дней. Окупаемость за 1 год.

Газовая турбина
