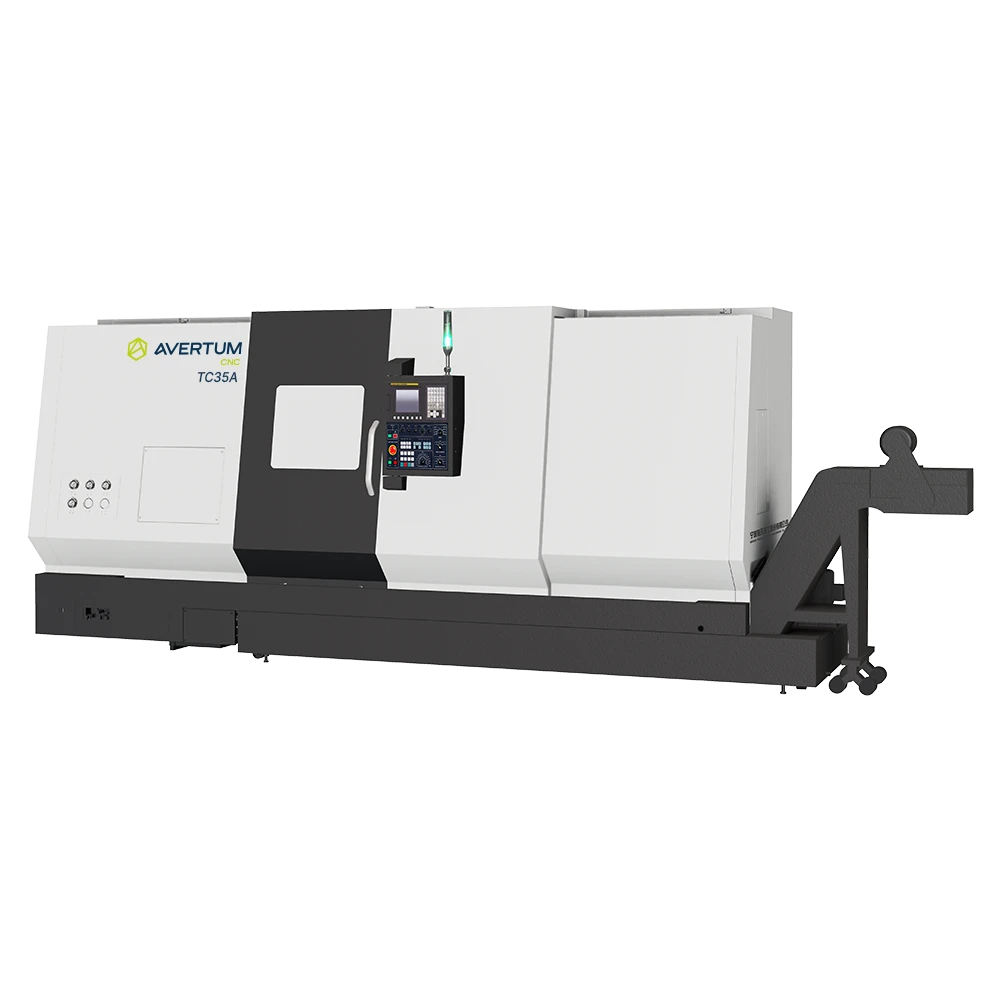

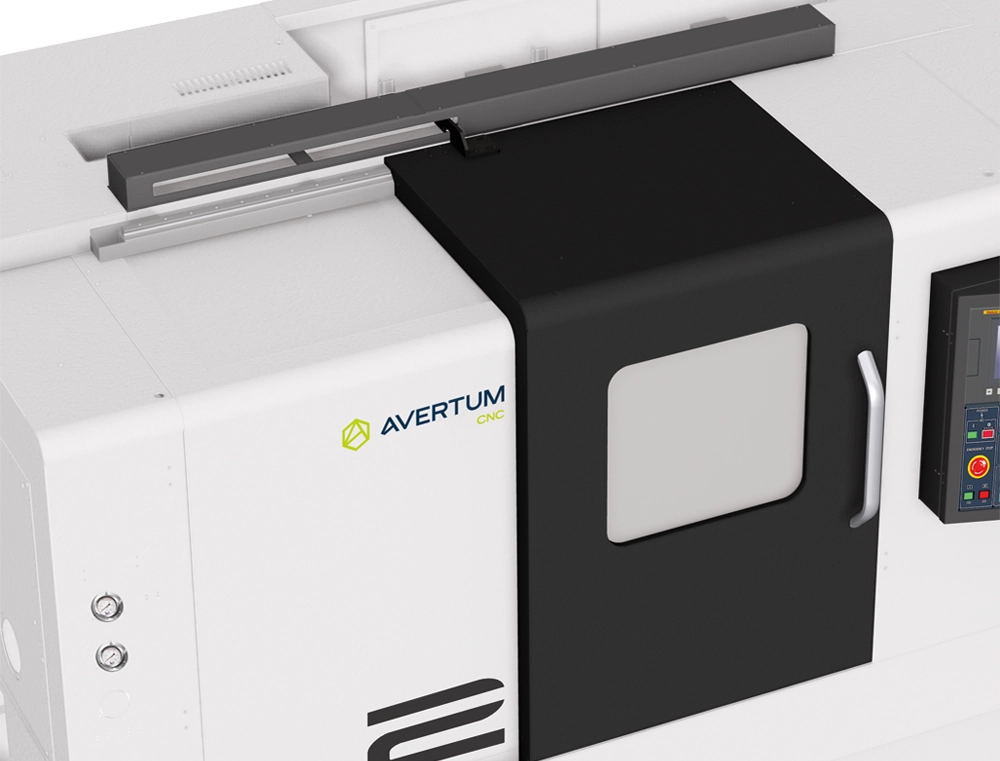

Токарный станок TC35Ax1500
Характеристики
-
Наибольший диаметр над станиной, мм700
-
Максимальный диаметр обработки, мм600
-
Наибольший диаметр над суппортом, мм630
-
Максимальная длина обработки, мм1500
-
Тип приводаРеменной (опция - редуктор)
-
Скорость вращения, об/мин2500
Токарные станки нового поколения HTC
Токарные обрабатывающие центры данной серии разработаны специально для обеспечения высокой жесткости конструкции, точности, скорости обработки и стабильности.
Главный шпиндель оснащен двухрядными цилиндрическими роликовыми подшипниками и высокоточными радиально-упорными шарикоподшипниками, задним концом опоры цилиндрического роликового подшипника. На станке утсановлены направляющие качения для большей точности. Серво-револьверная головка собственного производства Avertum-CNC.
Станина
Встроенная цельнолитая L-образная наклонная станина под углом 30° изготовлена из высококачественного чугуна, обеспечивает высокую жесткость станка.
ШВП
- Шарико-винтовые передачи по осям X, Z известного бренда PMI.
- Диаметр ШВП по оси X: 32 мм. Максимальная динамическая нагрузка: 1900 кН
- Диаметр ШВП по оси Z: 32 мм. Максимальная динамическая нагрузка: 2550 кН
- Класс точности ШВП: прецизионные C3
Зона обработки
- Диаметр обработки на всей длине – 330 мм
- Максимальная длина обработки с полым патроном 8 дюймов – 530 мм
Направляющие
На станке применяются направляющие качения, обеспечивающие высокую точность с минимальными потерями на трение. Идеально подходят для динамичной высокоскоростно обработки.
Шпиндель
Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ. Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев. Высокая статическая и динамическая точность, хорошая стабильность. Моторизованное увеличение и уменьшение скорости шпинделя, быстрый запуск и остановка повышают эффективность производства. Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.
- Двухрядные цилиндрические роликовые подшипники (спереди) 100 мм диаметр (P4)
- Высокоскоростные радиально-упорные шариковые подшипники (спереди) 100 мм диаметр (P4).
- Однорядный цилиндрический роликовый подшипник (сзади) 90 мм диаметр (P5).

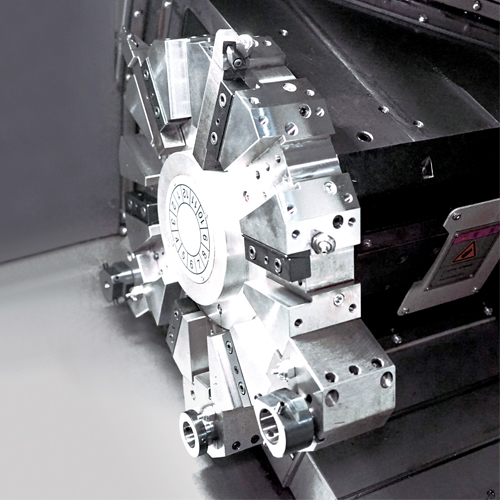

Револьверная головка
Вся серия токарных станков HTC II оснащена револьверной головкой с сервоприводом, которая обеспечивает быстрое позиционирование и надежную передачу крутящего момента. В модели HTC150IIx290 используется 8-позиционная револьверная головка.
Применение револьверной головки с сервоприводом обеспечивает синхронную смену инструмента и повышает эффективность производства. Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта).
Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления). Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется. Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.
Система ЧПУ
Обрабатывающий центр оснащен системой ЧПУ Fanuc 0i TF Plus c TFT дисплеем 10,4 дюйма. Поддержка: CF карт + USB + RS232.
FANUC серии 0i-F Plus сохраняет все преимущества предыдущих поколений и обеспечивает максимальную простоту использования благодаря новому интерфейсу iHMI и функциям кастомизации FANUC PICTURE. Это позволяет достичь высокого качества обработки с минимальным временем цикла благодаря технологиям минимизации времени цикла (Fast Cycle Time Technology).
| Рабочая зона | |
|---|---|
| Наибольший диаметр над станиной, мм | 700 |
| Максимальный диаметр обработки, мм | 600 |
| Наибольший диаметр над суппортом, мм | 630 |
| Максимальная длина обработки, мм | 1500 |
| Шпиндель | |
| Тип привода | Ременной (опция - редуктор) |
| Скорость вращения, об/мин | 2500 |
| Мощность шпинделя, кВт | 15/18.5 |
| Крутящий момент, Нм | 485/600 |
| Конус шпинделя | A2-11 |
| Максимальный диаметр прутка, мм | 88 |
| Револьверная головка | |
| Количество позиций в револьверной головке | 12 |
| Сечение резца | 32x32 |
| Макс. диаметр осевого инструмента, мм | 50 |
| Задняя бабка | |
| Ход задней бабки, мм | 1200 |
| Конус | MT NO.5 |
| Перемещения | |
| Ход по оси X, мм | 345 |
| Ход по оси Z, мм | 1560 |
| Быстрые перемещения по оси X, м/мин | 16 |
| Быстрые перемещения по оси Z, м/мин | 20 |
| Тип направляющих | Скольжения |
| Система ЧПУ | |
| Система ЧПУ | FANUC 0I-TF |
| Прочее | |
| Длина,мм | 5800 |
| Ширина, мм | 2200 |
| Высота, мм | 2200 |
| Масса, тонн | 10.5 |
