HYDAC автоматты кері жуу сүзгілері
HYDAC AutoFilt® автоматты сүзгілері техникалық және айналымдағы судан, эмульсиялардан, салқындатқыш-майлағыш сұйықтықтардан, отыннан және басқа технологиялық сұйықтықтардан қатты бөлшектерді тазартады. Сүзгі элементтері кері жуу арқылы өздігінен тазаланады — қолмен тазалау да, бір реттік элементтерді ауыстыру да қажет емес. Төменде сегіз серия берілген: станоктарға арналған ықшам сүзгілерден сағатына мыңдаған текше метр өткізетін сүзгілерге дейін, отын мен майларға арналған гидропневматикалық сүзгі және ATF гибридті циклон-сүзгісі.
Автоматты сүзгілердің жұмыс принципі
Сұйықтық тот баспайтын болаттан жасалған сүзгі элементтері арқылы өтеді, ал бөлшектер олардың бетінде ұсталып қалады. Ластану артқан сайын сүзгінің лас және таза жақтары арасындағы қысым айырмасы өседі. Ол белгіленген мәнге жеткенде — немесе таймер бойынша, не оператордың командасымен — басқару жүйесі кері жууды іске қосады: элементтер кезекпен кері жуу желісіне қосылады да, сұйықтықтың аз бөлігі олар арқылы кері бағытта өтіп, ластануды дренажға шығарады. Содан кейін сүзгі қалыпты жұмысқа оралады.
Бір мезетте элементтердің бір бөлігі ғана жуылады, қалғандары жұмыс сұйықтығын сүзуді жалғастырады, сондықтан сүзгілердің көптеген нұсқаларында кері жуу кезінде тазартылған сұйықтық беру тоқтамайды (серия мен жуу режиміне байланысты).
- 1Сүзубөлшектер сүзгі элементтерінде ұсталады
- 2Ластанудың жиналуықысым айырмасы Δp өседі
- 3Жууды іске қосуΔp, таймер бойынша немесе қолмен
- 4Ластануды шығарукері ағын оны дренажға шығарады
- 5Сүзуге оралутолық өткізу қабілеті
Сериялар тазалау тәсілімен ерекшеленеді
- Изокинетика
- RF3/RF6, RF5, RF7, RF4 — таза жақ пен жуу желісі арасындағы қысым айырмасы есебінен фильтратпен жуу
- JetFlush
- RF10, RF12 — гидродинамикалық сору әсері; жуу тек кірістегі қысымға тәуелді
- Гидропневматика
- RF9 — сығылған ауадан берілетін поршень импульсі, ауа фильтратпен араласпайды
- Гибрид
- ATF — циклон тәрізді корпустағы ортадан тепкіш бөлу және конустық саңылаулы элемент, айналмалы бөлшектері жоқ

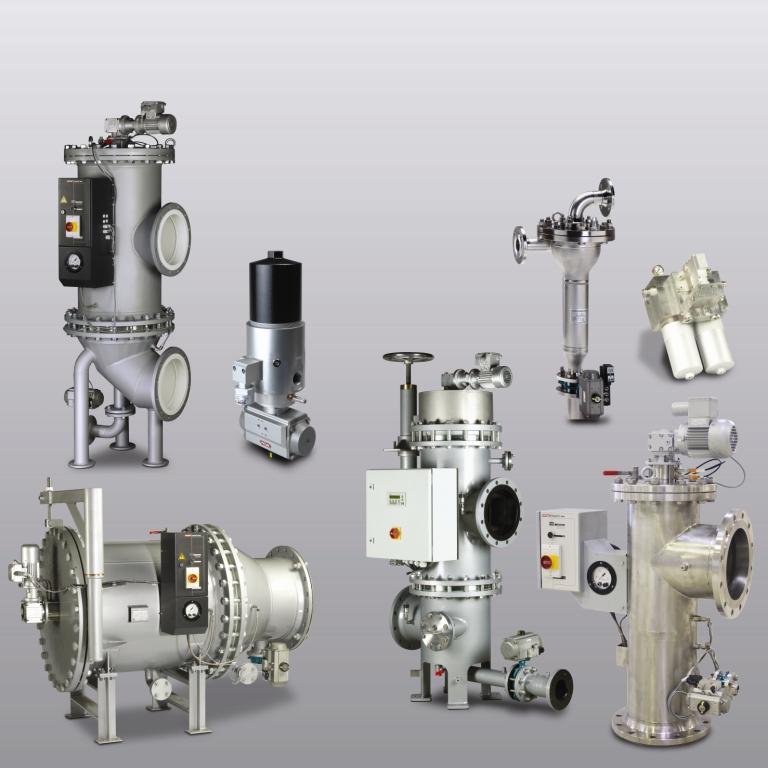

HYDAC автоматты сүзгілерінің желісі
Шығын серияның типөлшемдер қатары бойынша ең жоғары мән ретінде көрсетілген. Нақты типөлшем үшін ол сүзу дәлдігіне, тұтқырлыққа және ортаның ластануына байланысты.
-
RF3/RF6

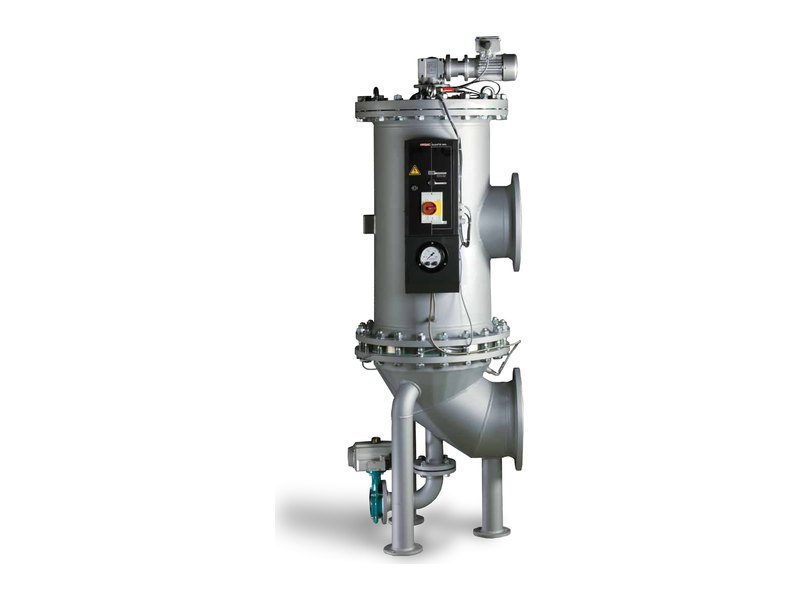

Су мен тұтқырлығы төмен сұйықтықтарға арналған негізгі желі: DN 50-ден DN 900-ге дейін, 7500 м³/сағ дейін.
Конустық элементтер, изокинетикалық жуу
Серия туралы толығырақ -
RF5

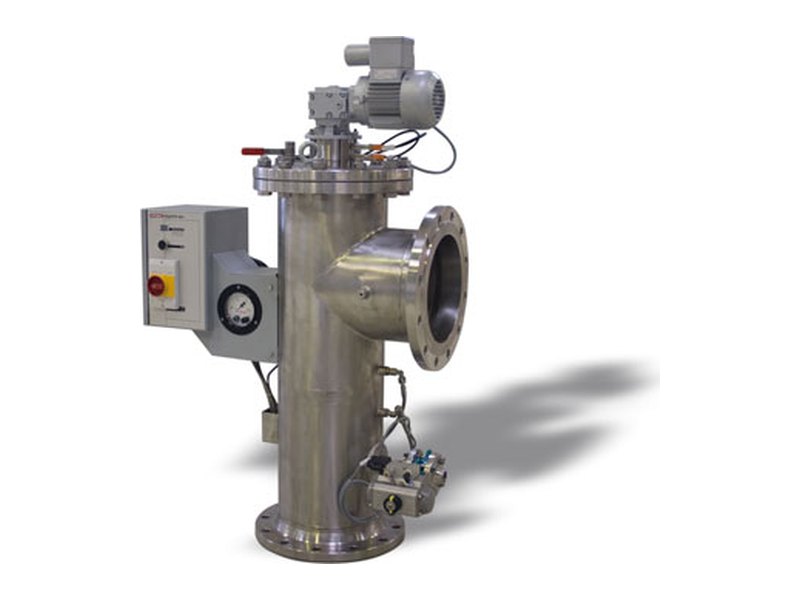

Ірі құбырларға арналған тік кірісті нұсқа: DN 250–900, 4200 м³/сағ дейін.
Тік кіріс, 200–3000 мкм
Серия туралы толығырақ -
RF7

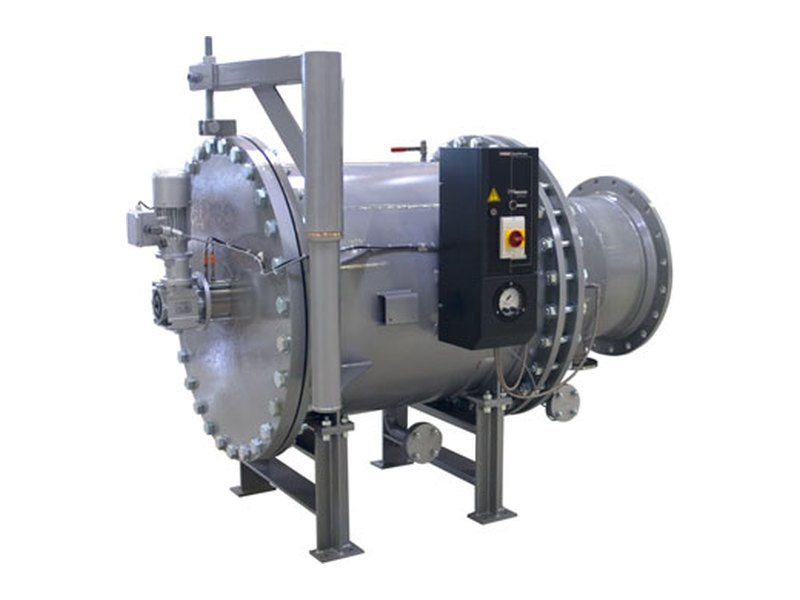

Биіктігі шектеулі орындарға арналған көлденең корпус: 7500 м³/сағ дейін, 25–3000 мкм.
Монтаждық биіктігі аз, ашылмалы қақпақ
Серия туралы толығырақ -
RF4

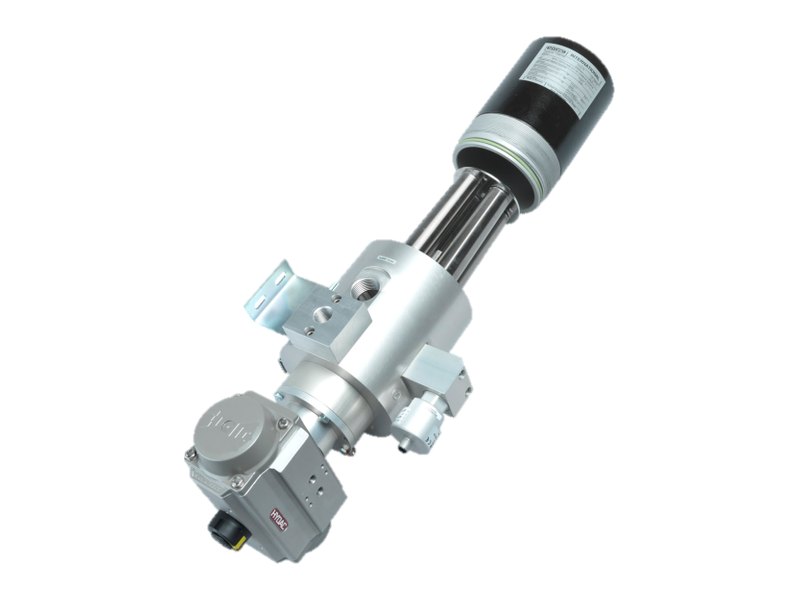

Шағын шығындарға арналған ықшам сүзгі — 385 л/мин дейін, G 1"–G 2" бұрандалы қосылыстар.
Салқындатқыш сұйықтықтар, су, жуу ерітінділері
Серия туралы толығырақ -
RF9
Ауыр және дизель отыны, майлау майлары, салқындатқыш сұйықтықтар. Сүзу дәлдігі 1 мкм-ден, 180 °C дейін.
Гидропневматикалық жуу
Серия туралы толығырақ -
RF10
Балласт суы және қысымы төмен, жуу желісі ұзын басқа жүйелер.
JetFlush: жуу тек кірістегі қысымға тәуелді
Серия туралы толығырақ -
RF12

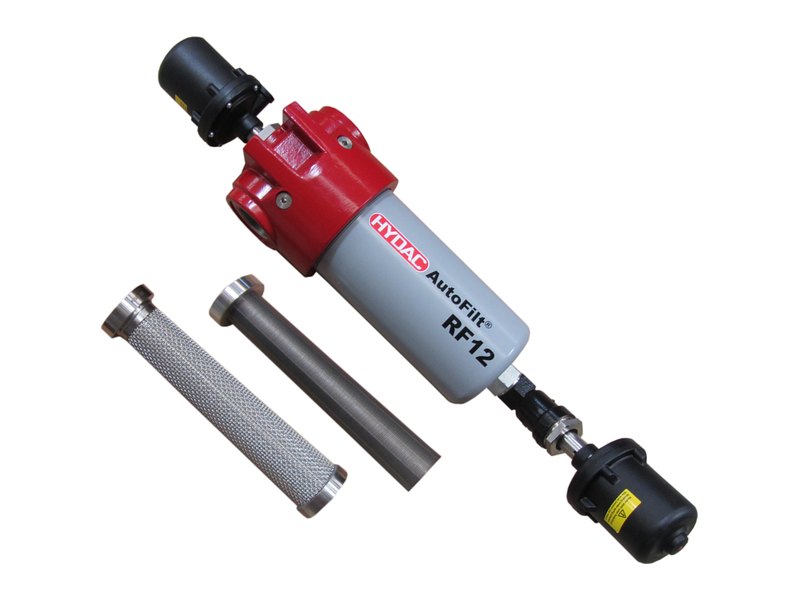

Станоктарға арналған ықшам сүзгі: 80 л/мин дейін, 25–100 мкм, кірістегі қысым 0,7 бардан.
JetFlush, төмен қысымды салқындатқыш сұйықтық
Серия туралы толығырақ -
ATF

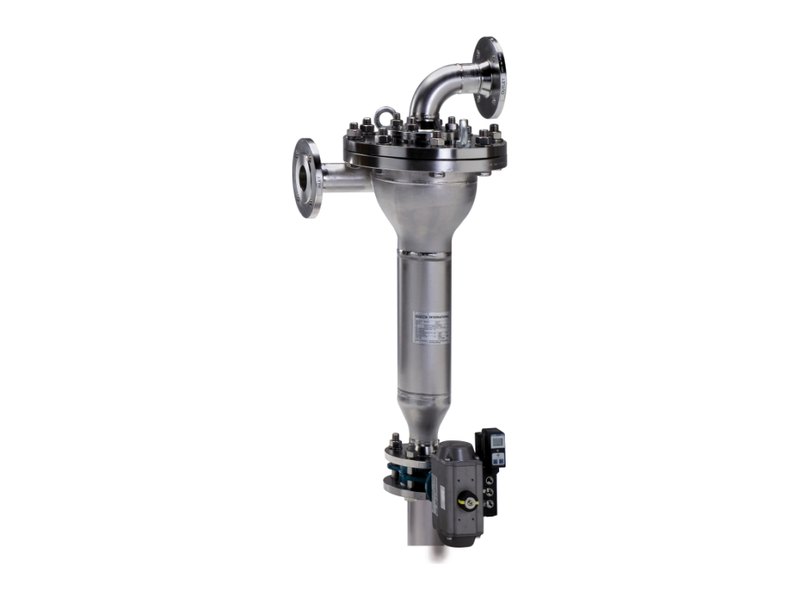

Ластануы жоғары және құбылмалы суға арналған циклон-сүзгі — литріне бірнеше грамға дейін.
Ортадан тепкіш бөлу + саңылаулы элемент
Серия туралы толығырақ
Сериялардың толық сипаттамасы
RF3/RF6 — автоматты кері жуу сүзгілері
7500 м³/сағ дейін · 25–3000 мкм · су және тұтқырлығы төмен сұйықтықтар
RF3/RF6 — HYDAC автоматты сүзгілерінің негізгі әрі ең әмбебап сериясы. Ол су мен тұтқырлығы төмен сұйықтықтардан қатты бөлшектерді бөледі және жаңа қондырғыларға да, жұмыс істеп тұрғандарындағы сүзгілерді ауыстыруға да жарайды: фланецтердің орналасуы құбырға қарай таңдалады. Сүзгі жұмысқа дайын күйде жеткізіледі — құбырларды қосқаннан кейін тек қуат беру жеткілікті.
Жұмыс принципі және құрылымы

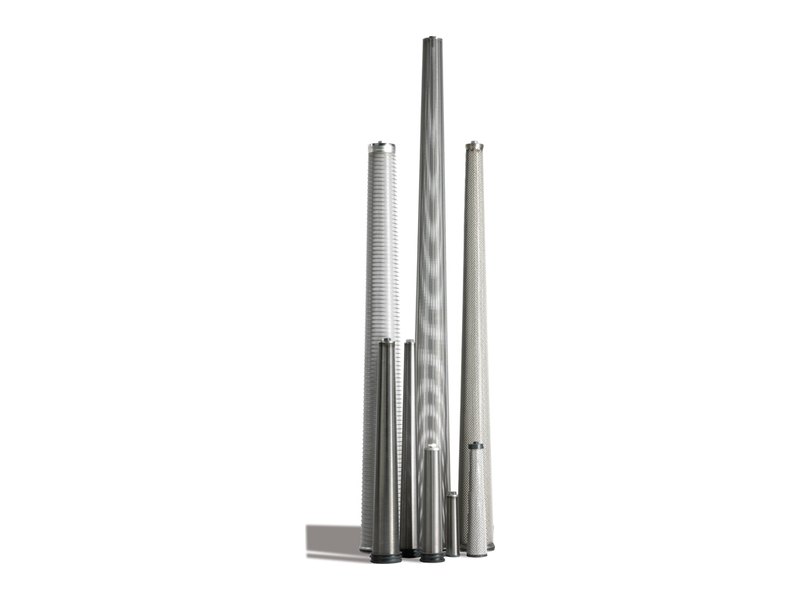

Сұйықтық конустық саңылаулы немесе торлы элементтер арқылы ішінен сыртқа қарай өтеді. Жуу кезінде мотор-редуктор жуу иінін ластанған элементтің астына әкеледі, жуу клапаны ашылады, ал фильтрат жағы мен жуу желісі арасындағы қысым айырмасы элемент арқылы фильтраттың аз мөлшерін кері бағытта өткізеді. Элементтер кезекпен тазаланады, бұл уақытта қалғандары сүзуді жалғастырады. Циклдік басқаруда пневматикалық клапанның жылдам ашылуы қысым импульсін тудырады, ол тазалауды күшейтіп, жуу көлемін азайтады.
Артықшылықтары
- Жуу кезінде сүзу тоқтамайды.
- Конустық элементтер: қысым шығыны аз, жуу сирек, жууға кететін сұйықтық шығыны аз.
- Фланецтердің орналасуы өзгермелі — қолданыстағы құбырға орнату оңай.
- Сенсорлық экраны, қашықтан бақылауы және Ethernet, RS-232/RS-485 интерфейстері бар ACU басқару блогы.
Қолданылу салалары
RF3/RF6 негізгі техникалық сипаттамалары
| Қосылыс | DN 50 – DN 900 |
|---|---|
| Шығын | 7500 м³/сағ дейін (қатардың ең жоғары мәні) |
| Сүзу дәлдігі | 25–3000 мкм |
| Жұмыс қысымы | ең аз 2 бар; ең көп 100 барға дейін — нұсқасына байланысты |
| Температура | 90 °C дейін |
| Сүзгі элементтері | Chemicron® саңылаулы (wedge wire); Chemicron® SuperMesh — бірікпелі тор; опция — SuperFlush жабыспайтын жабыны |
| Корпус | көміртекті немесе тот баспайтын болат; эпоксидті, полиуретанды жабын немесе резеңкелеу |
| Жууды басқару | электропневматикалық немесе электрлік, пневматикалық, қолмен, тапсырыс берушінің ПЛК арқылы |
RF5 — тік кірісті сүзгі
4200 м³/сағ дейін · 200–3000 мкм · DN 250–900
RF5 RF3/RF6-мен бірдей технология бойынша жұмыс істейді, бірақ ықшам құрылымда үлкен шығындарға есептелген және тік кірісі бар. Серия DN 250-ден DN 900-ге дейінгі ірі құбырларға және салыстырмалы түрде ірі, 200–3000 мкм сүзуге арналған: салқындату және техникалық су желілеріндегі жылу алмастырғыштарды, бүріккіштер мен жабдықты қорғау.
Жұмыс принципі және құрылымы
Кіріс тік, корпус осі бойымен орналасқан, ал шығыс — бүйірде. Бұл RF3/RF6-дан өзгеше құбыр байламасын береді және құбыр сүзгіге төменнен келген жағдайда ыңғайлы. Ішінде изокинетикалық жуумен жұмыс істейтін конустық саңылаулы элементтер бар. Уақыт бойынша басқарылатын нұсқаларда жуу клапаны ашылады да, мотор-редуктор белгіленген уақыт өткенге дейін жуу иінін элементтердің астында үздіксіз айналдырады. Бұл кезде фильтрат ағыны тоқтамайды.
Артықшылықтары
- Ықшам құрылымда жоғары шығын.
- Тік кіріс — орналасу жағынан RF3/RF6-ға балама.
- Толық автоматты жұмыс, қосуға дайын агрегат ретінде жеткізіледі.
- Конустық элементтердің арқасында оңтайландырылған қысым шығыны.
Қолданылу салалары
RF5 негізгі техникалық сипаттамалары
| Қосылыс | DN 250 – DN 900 |
|---|---|
| Шығын | 4200 м³/сағ дейін (қатардың ең жоғары мәні) |
| Сүзу дәлдігі | 200–3000 мкм |
| Жұмыс қысымы | 2–10 бар |
| Температура | 90 °C дейін |
| Корпус | көміртекті немесе тот баспайтын болат; эпоксидті немесе полиуретанды жабын, резеңкелеу |
| Жууды басқару | уақыт бойынша (электропневматикалық, электрлік), циклдік (электропневматикалық, пневматикалық), тапсырыс берушінің ПЛК арқылы |
RF7 — көлденең нұсқа
7500 м³/сағ дейін · 25–3000 мкм · монтаждық биіктігі аз
RF7 — корпусы көлденең орналасқан сүзгі. Ол тік сүзгіге биіктік жетпейтін жерде қажет: төбесі аласа сорғы станцияларында, тар машина залдарында, үй-жайды қайта салу мүмкін болмайтын жұмыс істеп тұрған желілерде. Шығыны мен сүзу дәлдігі бойынша RF7 RF3/RF6-ға сәйкес келеді.
Жұмыс принципі және құрылымы
Сүзу мен кері жуу RF3/RF6-дағыдай: конустық элементтер, мотор-редукторлы жуу иіні, қысым айырмасы есебінен фильтратпен жуу. Айырмашылығы — орналасуында: корпус көлденең жатады, ал ашылмалы қақпақ стандартты жиынтыққа кіреді және ішке көп күш жұмсамай қол жеткізуге мүмкіндік береді. HYDAC құжаттамасына сәйкес, арнайы ұстағыш құрылғы сүзгі элементтерін жүк көтергіш жабдықсыз шешуге және оларды да, корпус қабырғасын да зақымдамай қайта орнатуға мүмкіндік береді.
Артықшылықтары
- Монтаждық биіктігі аз — орны шектеулі үй-жайлар үшін.
- Стандартты жиынтықтағы ашылмалы қақпақ.
- Элементтерге жүк көтергіш жабдықсыз қызмет көрсету.
- Шығыны мен сүзу дәлдігі — RF3/RF6 деңгейінде.
Қолданылу салалары
RF7 негізгі техникалық сипаттамалары
| Қосылыс | DN 50 – DN 900 |
|---|---|
| Шығын | 7500 м³/сағ дейін (қатардың ең жоғары мәні) |
| Сүзу дәлдігі | 25–3000 мкм |
| Жұмыс қысымы | 2–16 бар |
| Температура | 90 °C дейін |
| Сүзгі элементтері | Chemicron® саңылаулы; Chemicron® SuperMesh; опция — SuperFlush жабыны |
| Монтаж | көлденең корпус; фланецтер мен жуу желісінің орналасуы нұсқасына қарай таңдалады |
RF4 — шағын шығындарға арналған ықшам сүзгі
385 л/мин дейін · 25–1000 мкм · G 1"–G 2"
RF4 — шығыны салыстырмалы түрде аз жүйелерге арналған шағын өздігінен тазаланатын сүзгі: станоктар мен бөлшектерді жуу желілеріндегі салқындатқыш-майлағыш сұйықтықтар мен жуу ерітінділері, техникалық және салқындату суы. Ол үлкен фланецті сүзгі артық болатын, ал торлы сүзгіні қолмен тазалауға тым көп уақыт кететін жерде орнатылады.
Жұмыс принципі және құрылымы
RF4-те жуу иіні жоқ. Конустық элементтер айналмалы тақтаға бекітілген: жуу кезінде жетек оны ластанған элемент қозғалмайтын жуу тесігінің үстіне, ал таза элемент сүзу аймағына келетіндей етіп бұрады. Содан кейін жуу клапаны ашылады да, элемент қысым айырмасы есебінен фильтратпен тазаланады. Көзбен шолу арқылы ластану индикаторы бойынша қолмен жуылатын нұсқасы бар. Суға арналған тот баспайтын құйма болаттан жасалған RF4W нұсқасы шығарылады.
Артықшылықтары
- Ықшам құрылым, бұрандалы қосылыстар.
- Толық автоматты жұмыс, қосуға дайын агрегат.
- Конустық элементтердің арқасында жууға кететін шығын аз.
- Қарапайым міндеттерге арналған қолмен басқарылатын нұсқа.
Қолданылу салалары
RF4 негізгі техникалық сипаттамалары
| Қосылыс | G 1", G 1½", G 2" |
|---|---|
| Шығын | 385 л/мин дейін (қатардың ең жоғары мәні) |
| Сүзу дәлдігі | 25–1000 мкм |
| Жұмыс қысымы | 2–16 бар |
| Температура | 80 °C дейін |
| Корпус | анодталған алюминий, тот баспайтын болат немесе никельделген көміртекті болат |
| Жууды басқару | қолмен, электропневматикалық, электрлік |
RF9 — отын мен майларға арналған гидропневматикалық сүзгі
1000 м³/сағ дейін · 1–500 мкм · 180 °C дейін

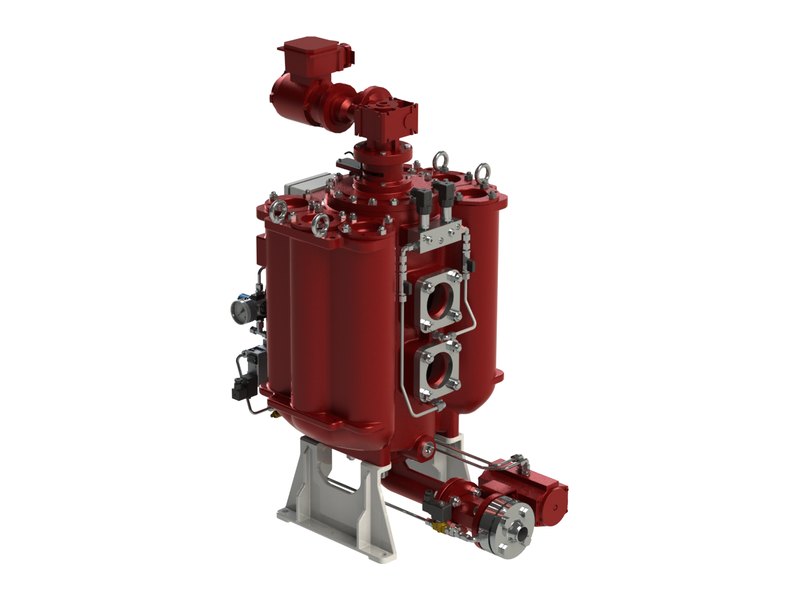

RF9 отын мен майлау майларын жұқа тазартуға — ең алдымен кеме және стационарлық қозғалтқыштарда — арналған, сондай-ақ салқындатқыш сұйықтықтар үшін де қолданылады. Серия ауыр отынға (HFO), кеме дизель отынына (MDO/MGO), биодизельге және майлау майына есептелген. Chemicron® металл талшықты элементтерінде сүзу дәлдігі 1 мкм-ден (абсолюттік) басталады.
Жұмыс принципі және құрылымы
Орта бірнеше сүзу камерасына бөлінеді және элементтер арқылы сырттан ішке қарай өтеді. Тазартылған бір камера әрдайым резервте тұрады. Жуу кезінде мотор-редуктор жуу торабын келесі камераға бұрады да, жуу клапаны мен поршеньді аккумулятордың мембраналық клапаны бір мезетте ашылады. Сығылған ауа поршеньді күрт үдетеді, ол сүзгінің өз фильтратын элемент арқылы кері бағытта итереді — бір секундтан аз уақытта. Ауа сұйықтықпен араласпайды. Ауыр отын сияқты тұтқырлығы жоғары орталар үшін ілеспе жылыту (опция) қарастырылған: ортаны суық іске қосу алдында жылытуға болады.
Артықшылықтары
- Сығылған ауаның аз шығынымен күшті тазалау импульсі.
- Орталардың кепілді бөлінуі: ауа фильтратқа түспейді.
- Жуу кезінде шығыстағы қысым төмендемейді.
- Жуу қарқындылығы реттеледі.
- Ықшам корпуста сүзудің үлкен ауданы.
Қолданылу салалары
RF9 негізгі техникалық сипаттамалары
| Қосылыс | DN 32 – DN 350 |
|---|---|
| Шығын | 1000 м³/сағ дейін (қатардың ең жоғары мәні) |
| Сүзу дәлдігі | 1–500 мкм; Chemicron® металл талшығы — 1 мкм-ден (абс.), тор — 25–500 мкм |
| Жұмыс қысымы | ең аз 1,5 бар; ең көп 16 бар (ірі типөлшемдерде — 10 бар) |
| Температура | 180 °C дейін |
| Жуу | гидропневматикалық, сүзгінің өз фильтратымен; басқару ауасы 4–10 бар; бір жуудың көлемі типөлшемге қарай 5–17,7 л |
| Корпус | беріктігі жоғары шойын EN-GJS-400-15 |
| Опциялар | ілеспе жылыту (ыстық су, бу немесе термомай), айналма сүзгі, жуу көлемін өңдеу блогы STU |
HYDAC құжаттамасында рұқсат етілген тұтқырлық сан түрінде көрсетілмеген: тұтқырлық — таңдаудың бастапқы параметрлерінің бірі. RF9-дың нақты майға немесе отынға жарамдылығы есептеу арқылы расталады.
RF10 — балласт суына арналған JetFlush сүзгісі
3500 м³/сағ дейін · 25–3000 мкм · 6 барға дейін

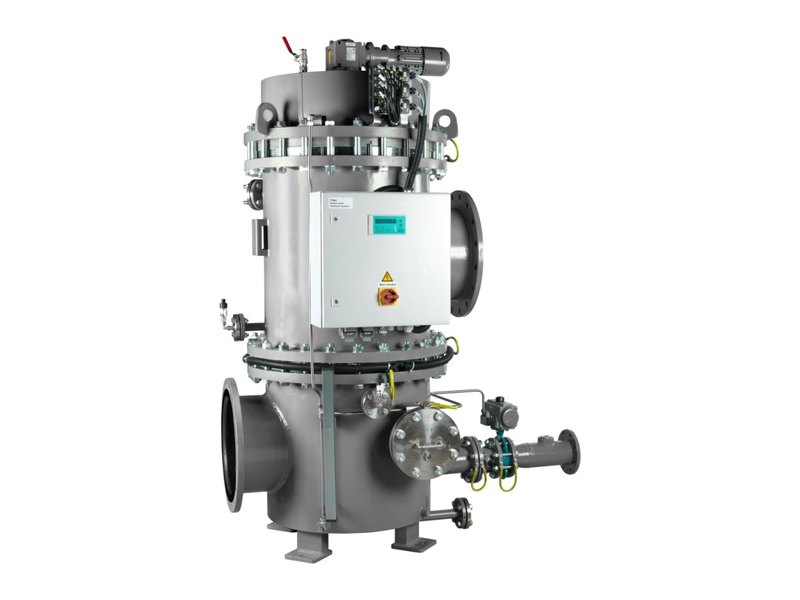

RF10 кәдімгі кері жууға қысым жетпейтін жүйелерге арналып жасалған — ең алдымен кемелерде балласт суын оны өңдеу қондырғыларының алдында сүзу үшін. Стандартты сүзгілерде жуудың тиімділігін сүзгі шығысы мен жуу желісі арасындағы айырма анықтайды. RF10-да ол тек кірістегі қысымға тәуелді, сондықтан сүзгі төмен қысымда және жуу желілері ұзын болғанда да жұмыс істейді.
Жұмыс принципі және құрылымы
Элементтердің үстінде JetFlush резервуары орналасқан, ол сүзу кезінде тазартылмаған сумен толады. Жуу кезінде жуу иіні элементтің астына келеді де, клапан ашылады. Бірінші фазада резервуардағы су конустық элементке кіріп, фильтрат жағынан да суды сорып алатын осьтік ағын түзеді. Екінші фазада элемент үстіндегі резервуар жабылады, ал қозғалыстағы сұйықтық бағаны фильтратты сырттан ішке тартып, элементтің бүкіл бетін тазалайды. Қалған элементтер сүзуді жалғастырады.
Артықшылықтары
- Жуу сүзгінің таза жағындағы қысымға тәуелді емес.
- Төмен қысымда және жуу желілері ұзын болғанда тиімді.
- Жоғары ластануға және оның кенет секірістеріне төтеп береді.
- Корпустың орналасуы өзгермелі, опция ретінде — қақпаққа арналған бұрылмалы арқалық және қорғағыш анод.
Қолданылу салалары
RF10 негізгі техникалық сипаттамалары
| Қосылыс | DN 100 – DN 600 |
|---|---|
| Шығын | 3500 м³/сағ дейін (RF10-60, балласт суына арналған таңдау кестесі бойынша) |
| Сүзу дәлдігі | саңылаулы элементтер 50–3000 мкм; SuperMesh торы 25–60 мкм |
| Қысым | 6 барға дейін (сұраныс бойынша 10 бар); кіріс пен жуу желісі арасындағы айырма — кемінде 1 бар |
| Температура | 90 °C дейін; балласт суы үшін — 55 °C дейін |
RF12 — станоктарға арналған ықшам JetFlush сүзгісі
80 л/мин дейін · 25–100 мкм · 0,7 бардан
RF12 — желідегі ең ықшам сүзгі: 80 л/мин дейін, G 1½" қосылысы. Ол станоктардың төмен қысымды контурларындағы салқындатқыш-майлағыш сұйықтықтарды сүзуге арналған. HYDAC оны циклондық сепараторларға энергия үнемдейтін балама ретінде ұсынады.
Жұмыс принципі және құрылымы
RF10 сияқты, сүзгі JetFlush технологиясын пайдаланады: жуу тек кірістегі қысымға тәуелді, ол кемінде 0,7 бар болуы керек. Жуу таймер бойынша немесе опциялық қысым айырмасы датчигі бойынша іске қосылады. Бірінші фазада кірістегі тазартылмаған сұйықтық конустық элементтің ішінде осьтік ағын түзеді. Екінші фазада JetFlush клапаны жабылады да, сұйықтық бағаны фильтратты кері бағытта тартады. Бұл фазада фильтрат беру қысқа уақытқа тоқтайды — мұны ағынның үзілуіне сезімтал тұтынушылар үшін ескеру қажет.
Артықшылықтары
- Кірістегі қысыммен жұмыс істейді — 0,7 бардан.
- Ықшам әрі қарапайым құрылым, станокқа оңай кіріктіріледі.
- Сүзу мен жуудың энергия үнемдейтін принципі.
- Қызмет көрсету оңай.
Қолданылу салалары
RF12 негізгі техникалық сипаттамалары
| Қосылыс | G 1½" |
|---|---|
| Шығын | 80 л/мин дейін |
| Сүзу дәлдігі | 25–100 мкм |
| Жұмыс қысымы | 0,7–10 бар |
| Температура | 90 °C дейін |
| Корпус / элементтер | алюминий / тот баспайтын болат 1.4435 (саңылаулы немесе SuperMesh) |
| Басқару | электропневматикалық |
ATF — TwistFlow автоматты циклон-сүзгісі
бір агрегатқа 400 м³/сағ дейін · 1–16 бар · айналмалы бөлшектері жоқ
ATF — классикалық кері жуу сүзгісі емес, ортадан тепкіш сепаратор мен сүзгінің гибриді. Ол ластануы жоғары әрі қатты құбылатын — литріне бірнеше грамм қатты бөлшекке дейін — суға және суға ұқсас сұйықтықтарға есептелген. Бір өткенде ATF тығыздығы әртүрлі бөлшектерді, мысалы, құм мен өсімдік қалдықтарын бөледі.
Жұмыс принципі және құрылымы

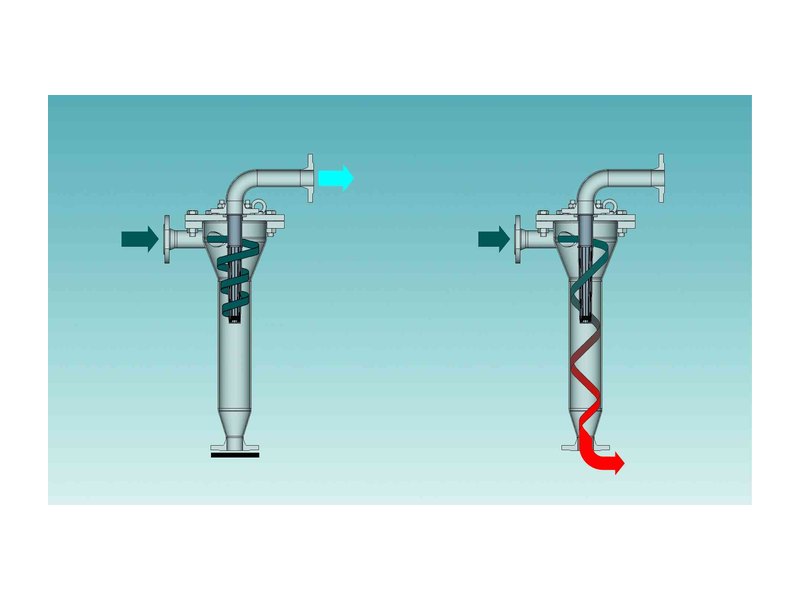

Сұйықтық корпусқа жанама бойымен кіреді де, конустық қимасының арқасында спираль бойымен төмен түседі. Ортадан тепкіш күш сұйықтықтан тығызырақ бөлшектерді қабырғаға қысады, олар төменгі бөлікке шөгеді. Жеңіл бөлшектерді ортадағы конустық саңылаулы элемент ұстайды — ол белгіленген сүзу дәлдігіне кепілдік береді және жұмыс жағдайлары өзгерсе де ластанудың таза жаққа өтуіне жол бермейді. Жиналған ластану дренаждық ысырма арқылы мезгіл-мезгіл шығарылады: бірнеше секунд бойы тазартылмаған ағынның бір бөлігі элемент пен корпусты жуады. Жууға ағынның тек бір бөлігі ғана жұмсалатындықтан, сүзу жалғаса береді.
Кәдімгі сүзгінің орнына ATF-ті қашан таңдау керек
- Ластану жоғары және тұрақсыз — мысалы, су тасқынынан кейінгі өзен немесе жер үсті суы.
- Құм сияқты ауыр бөлшектер көп, олардан кәдімгі сүзгі тым жиі жуылады.
- RF3/RF6 мен RF4, құм сүзгілері немесе мембраналар алдында алдын ала сүзу сатысы қажет.
- Жұмыс режимі өзгергенде ластанудың өтіп кету қаупінсіз гидроциклонды ауыстыру қажет.
Артықшылықтары
- Қысым мен шығын құбылғанда да фильтрат сапасы тұрақты.
- Тұрақты өздігінен тазаланатын үздіксіз сүзу.
- Айналмалы бөлшектері жоқ — қызмет көрсету оңай.
- Үлкен шығын үшін бірнеше агрегат бір блокқа біріктіріледі.
- Пластиналы сепараторлар мен құм сүзгілерінен ықшамырақ.
Қолданылу салалары
ATF негізгі техникалық сипаттамалары
| Қосылыс | G 1" – DN 200 (ATF-1 … ATF-4 типөлшемдері) |
|---|---|
| Шығын | бір агрегатқа 400 м³/сағ дейін; одан көп — бірнеше ATF блогымен |
| Сүзу дәлдігі | бөлшектердің қасиеттері мен жұмыс жағдайларына байланысты; саңылаулы элементтер — 200–3000 мкм; ауыр бөлшектер 100 мкм-ден ұсақ болса да тиімді бөлінеді |
| Жұмыс қысымы | 1–16 бар |
| Температура | 90 °C дейін |
| Қысым шығыны | салыстырмалы түрде төмен, < 1,0 бар (ATF-40 нұсқасының паспорты бойынша) |
| Басқару | басқарусыз, қолмен, таймері бар немесе жоқ электропневматикалық немесе электрлік дренаждық ысырма |
| Бөлшек өлшемі | 7,5 г/см³ (металл) | 2,6 г/см³ (құм) | 1,7 г/см³ |
|---|---|---|---|
| > 100 мкм | 99 % | 98 % | 77 % |
| 75–100 мкм | 92 % | 84 % | 35 % |
| 50–75 мкм | 87 % | 78 % | 21 % |
Шектеу: бөлшек пен сұйықтық тығыздықтарының айырмасы неғұрлым аз болса, ортадан тепкіш сатының үлесі соғұрлым аз болады. Жеңіл бөлшектерді тек сүзгі элементі ұстайды, сондықтан ATF жұқа сүзуді алмастырмайды — ол үшін ATF RF3/RF6 алдында орнатылады.
Серияны қалай таңдау керек
RF3/RF6, RF5 әлде RF7?
Үшеуінің технологиясы бірдей, айырмашылығы — орналасуы мен диапазонында. RF3/RF6 — әмбебап тік сүзгі, DN 50–900, сүзу дәлдігі 25 мкм-ден. RF5 — тік кіріс, DN 250–900 ірі құбырлар, 200 мкм-ден ірі сүзу, 10 барға дейін. RF7 — биіктік жетпейтін жерге арналған көлденең корпус.
Шығын аз ба?
RF4 — 2 бардан бастап қысымда 385 л/мин дейін. RF12 — кірістегі қысым төмен, 0,7 бардан болса және жуу кезінде берудің қысқа үзілісіне жол берілсе, 80 л/мин дейін.
Отын немесе май ма?
RF9 — сүзу дәлдігі 1 мкм-ден, 180 °C дейін, ауамен араластырмай жуу, тұтқыр орталарды жылыту. Нақты ортаға жарамдылығы таңдау кезінде расталады.
Жууға қысым жетпей ме?
JetFlush технологиясы бар RF10 және RF12: жуу таза жақтағы қысымға емес, тек кірістегі қысымға тәуелді.
Құм көп, су лас па?
ATF — ортадан тепкіш саты ауыр бөлшектердің негізгі жүктемесін алады, ал саңылаулы элемент сүзу дәлдігіне кепілдік береді. Жұқа тазарту үшін — ATF + RF3/RF6 байламасы.
Серияларды салыстыру
| Серия | Негізгі мақсаты | Ерекшелігі | Шығын, ең көп* | Дәлдік | Орта |
|---|---|---|---|---|---|
| RF3/RF6 | Әмбебап автоматты сүзу | Фланецтердің орналасуы өзгермелі, нұсқасына қарай 100 барға дейін | 7500 м³/сағ | 25–3000 мкм | Су, эмульсиялар, тұтқырлығы төмен сұйықтықтар |
| RF5 | Үлкен шығындар, ірі сүзу | Тік кіріс, DN 250–900 | 4200 м³/сағ | 200–3000 мкм | Су, салқындатқыш сұйықтықтар |
| RF7 | Биіктігі шектеулі жерге орнату | Көлденең корпус, ашылмалы қақпақ | 7500 м³/сағ | 25–3000 мкм | Су, эмульсиялар, тұтқырлығы төмен сұйықтықтар |
| RF4 | Шағын шығындар | Элементтері бар айналмалы тақта, G 1"–G 2" | 385 л/мин | 25–1000 мкм | Салқындатқыш сұйықтықтар, су |
| RF9 | Отын мен майларды жұқа тазарту | Гидропневматикалық жуу, 180 °C дейін | 1000 м³/сағ | 1–500 мкм | HFO, MDO/MGO, биодизель, майлау майы, салқындатқыш сұйықтықтар |
| RF10 | Балласт суы, төмен қысым | JetFlush, жуу кірістегі қысымнан | 3500 м³/сағ | 25–3000 мкм | Теңіз және балласт суы |
| RF12 | Станок сұйықтықтары, төмен қысым | JetFlush, кірісте 0,7 бардан | 80 л/мин | 25–100 мкм | Салқындатқыш-майлағыш сұйықтықтар |
| ATF | Жоғары және құбылмалы ластану | Ортадан тепкіш саты + саңылаулы элемент, айналмалы бөлшектері жоқ | Бір агрегатқа 400 м³/сағ | Бөлшектердің қасиетіне қарай | Су және суға ұқсас сұйықтықтар |
* Серияның типөлшемдер қатары бойынша ең жоғары мән. Нақты типөлшем үшін шығын сүзу дәлдігіне, тұтқырлыққа, ластануға және рұқсат етілген қысым айырмасына байланысты.
Автоматты кері жуу жұмыс үстінде
Сүзгі жұмысын тоқтатпай сүзгі элементтерін қалай тазалайтынын және жиналған ластануды қалай шығаратынын көріңіз.
Бейне кейін қосылады
16:9 форматы, автоматты іске қосусыз
Бейненің мәтіндік сипаттамасы
Сипаттама мен мәтіндік жазба бейнемен бірге қосылады. Ұсынылатын құрылым: 1) сүзу — сұйықтық сүзгі элементтері арқылы ішінен сыртқа өтеді; 2) ластанған сайын қысым айырмасының өсуі; 3) жууды іске қосу; 4) кері ағын ластануды жуу желісіне шығарады; 5) сүзуге оралу. Сипаттамада бейнеде көрсетілген серияны атау қажет.
Сүзгіні таңдау және кеңес алу
Серия мен типөлшем ортаның және ластанудың қасиеттері бойынша таңдалады. Таңдау тезірек болуы үшін мыналарды дайындаңыз:
- орта және оның жұмыс температурасындағы тұтқырлығы (сСт);
- шығын: жұмыс және ең жоғары;
- жұмыс қысымы және жуу (дренаж) желісіндегі қысым;
- ортаның температурасы;
- ластану түрі, бөлшектердің өлшемі мен концентрациясы (мг/л);
- талап етілетін сүзу дәлдігі;
- құбыр диаметрі, орнату орны және габарит бойынша шектеулер;
- материалдарға, қуат беруге және басқаруға қойылатын талаптар.
«ПауэрСтил» ЖШС — Қазақстандағы HYDAC ресми дистрибьюторы
Параметрлерді контактілер бетіндегі форма арқылы жіберіңіз немесе бізбен тікелей хабарласыңыз.
Техникалық кеңес сұрау
