Автоматические фильтры обратной промывки HYDAC
Автоматические фильтры HYDAC AutoFilt® удаляют твёрдые частицы из технической и оборотной воды, эмульсий, СОЖ, топлива и других технологических жидкостей. Фильтроэлементы очищаются сами — обратной промывкой, без ручной чистки и замены одноразовых элементов. Ниже представлены восемь серий: от компактных фильтров для станков до фильтров на тысячи кубометров в час, гидропневматический фильтр для топлива и масел и гибридный фильтр-циклон ATF.
Принцип работы автоматических фильтров
Жидкость проходит через фильтроэлементы из нержавеющей стали, и частицы задерживаются на их поверхности. По мере загрязнения растёт перепад давления между грязной и чистой сторонами фильтра. Когда он достигает заданного значения — или по таймеру, или по команде оператора, — система управления запускает промывку: элементы поочерёдно подключаются к линии обратной промывки, и небольшая часть жидкости проходит через них в обратном направлении, вынося загрязнения в дренаж. Затем фильтр возвращается к обычной работе.
Промывается только часть элементов, остальные продолжают фильтровать рабочую жидкость, поэтому в большинстве исполнений фильтров подача очищенной жидкости во время промывки не прерывается (в зависимости от серии и режима промывки).
- 1Фильтрациячастицы задерживаются на фильтроэлементах
- 2Накопление загрязненийрастёт перепад давления Δp
- 3Запуск промывкипо Δp, таймеру или вручную
- 4Удаление загрязненийобратный поток выносит их в дренаж
- 5Возврат к фильтрацииполная пропускная способность
Серии отличаются способом очистки
- Изокинетика
- RF3/RF6, RF5, RF7, RF4 — промывка фильтратом за счёт перепада давления между чистой стороной и линией промывки
- JetFlush
- RF10, RF12 — гидродинамический эффект всасывания; промывка зависит только от давления на входе
- Гидропневматика
- RF9 — импульс поршня от сжатого воздуха, без смешивания воздуха с фильтратом
- Гибрид
- ATF — центробежное отделение в корпусе-циклоне плюс конический щелевой элемент, без вращающихся частей

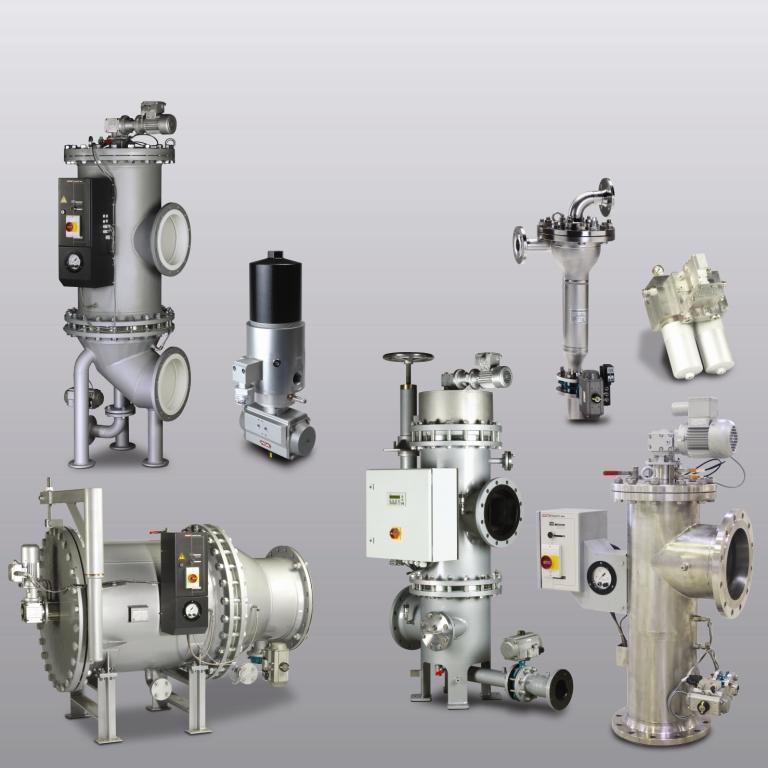

Линейка автоматических фильтров HYDAC
Расход указан как максимум по типоразмерному ряду серии. Для конкретного типоразмера он зависит от тонкости фильтрации, вязкости и загрязнённости среды.
-
RF3/RF6
Основная линейка для воды и маловязких жидкостей: от DN 50 до DN 900, до 7500 м³/ч.
Конические элементы, изокинетическая промывка
Подробнее о серии -
RF5
Исполнение с вертикальным входом для больших трубопроводов: DN 250–900, до 4200 м³/ч.
Вертикальный вход, 200–3000 мкм
Подробнее о серии -
RF7
Горизонтальный корпус для мест с ограниченной высотой: до 7500 м³/ч, 25–3000 мкм.
Малая монтажная высота, откидная крышка
Подробнее о серии -
RF4
Компактный фильтр для небольших расходов — до 385 л/мин, резьбовые присоединения G 1"–G 2".
СОЖ, вода, моющие растворы
Подробнее о серии -
RF9
Тяжёлое и дизельное топливо, смазочные масла, СОЖ. Тонкость от 1 мкм, до 180 °C.
Гидропневматическая промывка
Подробнее о серии -
RF10
Балластная вода и другие системы, где давление невелико, а линия промывки длинная.
JetFlush: промывка зависит только от давления на входе
Подробнее о серии -
RF12
Компактный фильтр для станков: до 80 л/мин, 25–100 мкм, входное давление от 0,7 бар.
JetFlush, СОЖ низкого давления
Подробнее о серии -
ATF
Фильтр-циклон для воды с высокой и переменной загрязнённостью — до нескольких граммов на литр.
Центробежное отделение + щелевой элемент
Подробнее о серии
Подробное описание серий

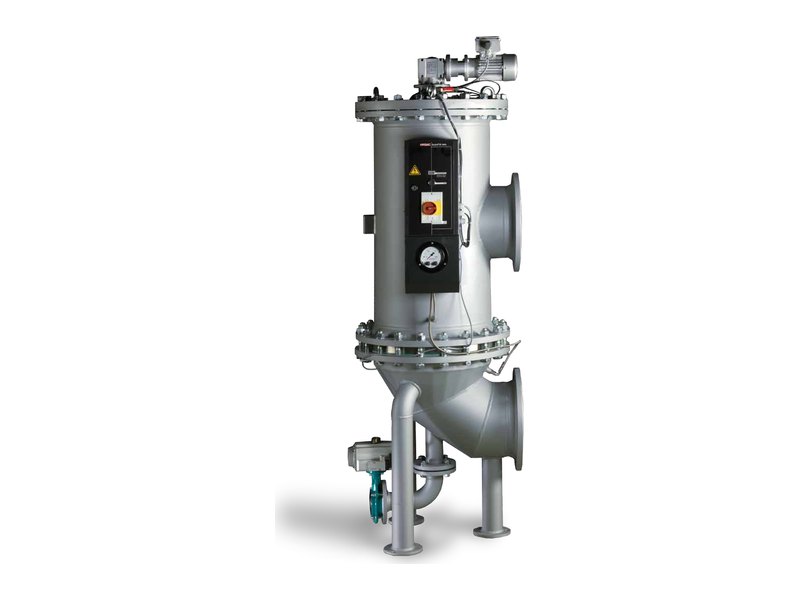

RF3/RF6 — автоматические фильтры обратной промывки
до 7500 м³/ч · 25–3000 мкм · вода и маловязкие жидкости
RF3/RF6 — базовая и самая универсальная серия автоматических фильтров HYDAC. Она отделяет твёрдые частицы от воды и маловязких жидкостей и подходит как для новых установок, так и для замены фильтров в действующих: положение фланцев выбирается под трубопровод. Фильтр поставляется готовым к работе — после подключения трубопроводов достаточно подать питание.
Принцип работы и конструкция

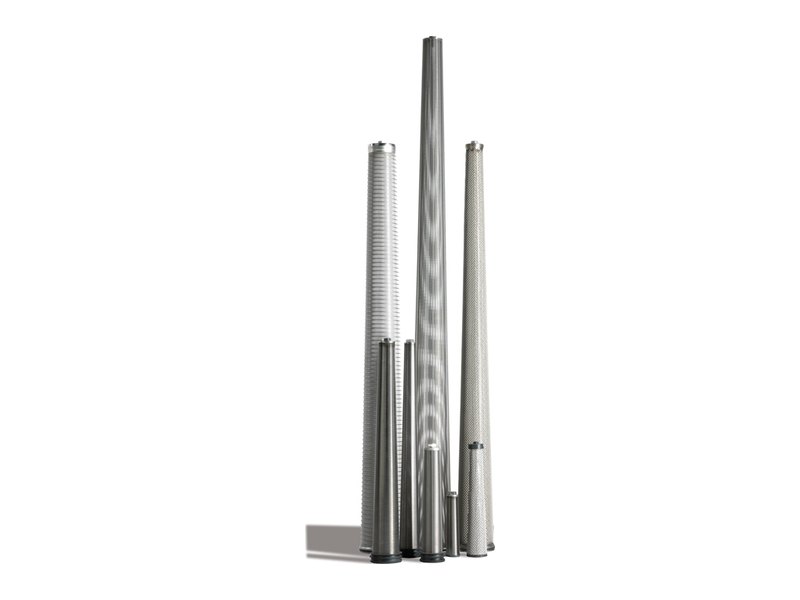

Жидкость проходит через конические щелевые или сетчатые элементы изнутри наружу. При промывке мотор-редуктор подводит промывочный рукав под загрязнённый элемент, открывается клапан промывки, и перепад давления между стороной фильтрата и линией промывки прогоняет через элемент небольшое количество фильтрата в обратную сторону. Элементы очищаются по очереди, остальные в это время фильтруют. При циклическом управлении быстрое открытие пневматического клапана создаёт импульс давления, который усиливает очистку и уменьшает объём промывки.
Преимущества
- Фильтрация не прерывается во время промывки.
- Конические элементы: меньше перепад давления, реже промывка, меньше потери жидкости на промывку.
- Изменяемое положение фланцев — проще установить на существующий трубопровод.
- Блок управления ACU с сенсорным экраном, удалённым мониторингом и интерфейсами Ethernet, RS-232/RS-485.
Области применения
Основные технические характеристики RF3/RF6
| Присоединение | DN 50 – DN 900 |
|---|---|
| Расход | до 7500 м³/ч (максимум ряда) |
| Тонкость фильтрации | 25–3000 мкм |
| Рабочее давление | мин. 2 бар; макс. до 100 бар — в зависимости от исполнения |
| Температура | до 90 °C |
| Фильтроэлементы | Chemicron® щелевые (wedge wire); Chemicron® SuperMesh — спечённая сетка; опция — антиадгезионное покрытие SuperFlush |
| Корпус | углеродистая или нержавеющая сталь; покрытие — эпоксидное, полиуретановое или гуммирование |
| Управление промывкой | электропневматическое или электрическое, пневматическое, ручное, от ПЛК заказчика |

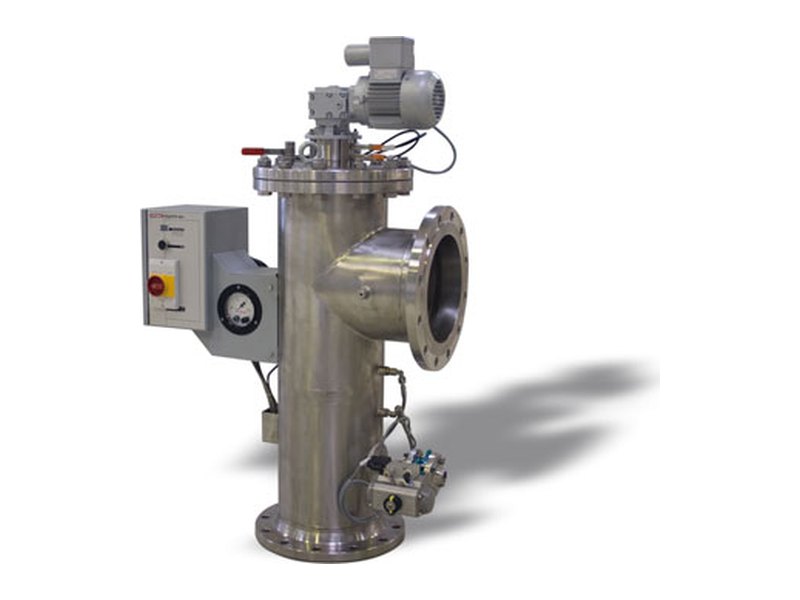

RF5 — фильтр с вертикальным входом
до 4200 м³/ч · 200–3000 мкм · DN 250–900
RF5 работает по той же технологии, что и RF3/RF6, но рассчитан на большие расходы при компактной конструкции и имеет вертикальный вход. Серия предназначена для крупных трубопроводов — от DN 250 до DN 900 — и сравнительно грубой фильтрации, 200–3000 мкм: защиты теплообменников, форсунок и оборудования на линиях охлаждающей и технической воды.
Принцип работы и конструкция
Вход расположен вертикально, по оси корпуса, а выход — сбоку. Это даёт иную, чем у RF3/RF6, компоновку обвязки и удобно, когда трубопровод подходит к фильтру снизу. Внутри — конические щелевые элементы с изокинетической промывкой. В исполнениях с управлением по времени клапан промывки открывается, и мотор-редуктор непрерывно вращает промывочный рукав под элементами до истечения заданного времени. Поток фильтрата при этом не прерывается.
Преимущества
- Высокий расход при компактной конструкции.
- Вертикальный вход — альтернатива RF3/RF6 по компоновке.
- Полностью автоматическая работа, поставка готовым к подключению агрегатом.
- Оптимизированный перепад давления за счёт конических элементов.
Области применения
Основные технические характеристики RF5
| Присоединение | DN 250 – DN 900 |
|---|---|
| Расход | до 4200 м³/ч (максимум ряда) |
| Тонкость фильтрации | 200–3000 мкм |
| Рабочее давление | 2–10 бар |
| Температура | до 90 °C |
| Корпус | углеродистая или нержавеющая сталь; эпоксидное или полиуретановое покрытие, гуммирование |
| Управление промывкой | по времени (электропневматическое, электрическое), циклическое (электропневматическое, пневматическое), от ПЛК заказчика |

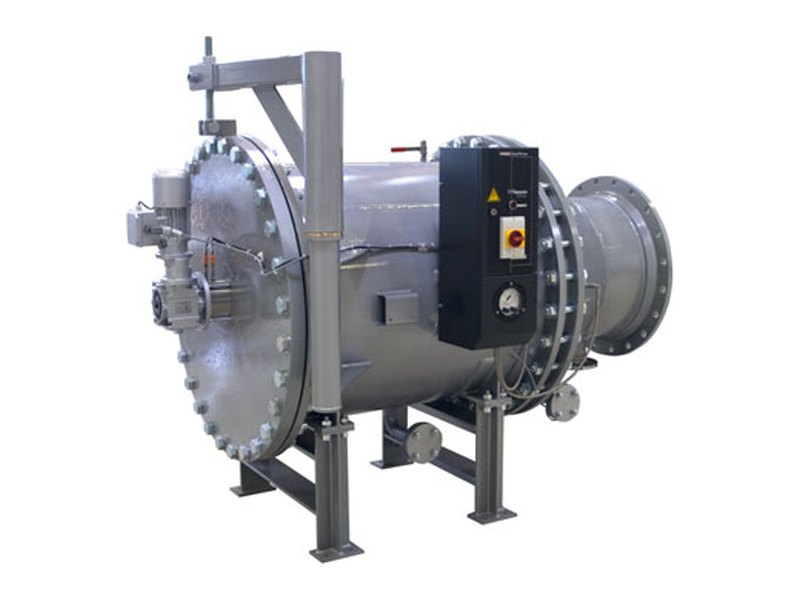

RF7 — горизонтальное исполнение
до 7500 м³/ч · 25–3000 мкм · малая монтажная высота
RF7 — фильтр с горизонтально расположенным корпусом. Он нужен там, где вертикальному фильтру не хватает высоты: в насосных станциях с низким перекрытием, в стеснённых машинных залах, на действующих линиях без возможности перестроить помещение. По расходу и тонкости фильтрации RF7 соответствует RF3/RF6.
Принцип работы и конструкция
Фильтрация и обратная промывка такие же, как у RF3/RF6: конические элементы, промывочный рукав с мотор-редуктором, промывка фильтратом за счёт перепада давления. Отличие — в компоновке: корпус лежит горизонтально, а откидная крышка входит в стандартную комплектацию и открывает доступ внутрь без больших усилий. По документации HYDAC, специальное держащее устройство позволяет снять фильтроэлементы без грузоподъёмного оборудования и установить обратно, не повредив их и стенку корпуса.
Преимущества
- Небольшая монтажная высота — для помещений с ограниченным пространством.
- Откидная крышка в стандартной комплектации.
- Обслуживание элементов без грузоподъёмного оборудования.
- Расход и тонкость фильтрации — на уровне RF3/RF6.
Области применения
Основные технические характеристики RF7
| Присоединение | DN 50 – DN 900 |
|---|---|
| Расход | до 7500 м³/ч (максимум ряда) |
| Тонкость фильтрации | 25–3000 мкм |
| Рабочее давление | 2–16 бар |
| Температура | до 90 °C |
| Фильтроэлементы | Chemicron® щелевые; Chemicron® SuperMesh; опция — покрытие SuperFlush |
| Монтаж | горизонтальный корпус; положение фланцев и линии промывки выбирается по исполнению |

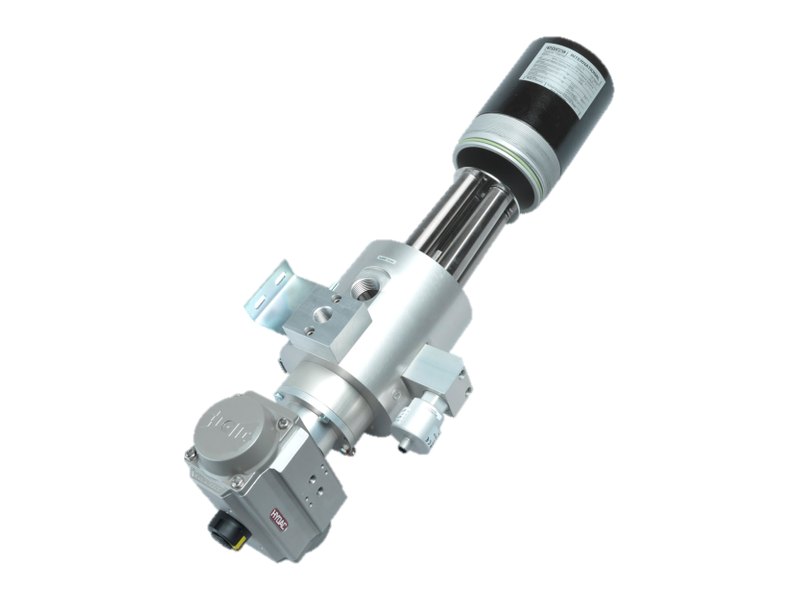

RF4 — компактный фильтр для небольших расходов
до 385 л/мин · 25–1000 мкм · G 1"–G 2"
RF4 — малогабаритный самоочищающийся фильтр для систем с относительно небольшим расходом: СОЖ и моющих растворов в станках и линиях мойки деталей, технической и охлаждающей воды. Он ставится там, где большой фланцевый фильтр избыточен, а ручная чистка сетчатого фильтра отнимает слишком много времени.
Принцип работы и конструкция
У RF4 нет промывочного рукава. Конические элементы закреплены на поворотной плите: при промывке привод поворачивает её так, что загрязнённый элемент встаёт над неподвижным промывочным отверстием, а чистый — в зону фильтрации. Затем открывается клапан промывки, и элемент очищается фильтратом за счёт перепада давления. Есть исполнение с ручной промывкой — по визуальному индикатору загрязнения. Для воды выпускается вариант RF4W из нержавеющей литой стали.
Преимущества
- Компактная конструкция, резьбовые присоединения.
- Полностью автоматическая работа, готовый к подключению агрегат.
- Малые потери на промывку за счёт конических элементов.
- Ручное исполнение для простых задач.
Области применения
Основные технические характеристики RF4
| Присоединение | G 1", G 1½", G 2" |
|---|---|
| Расход | до 385 л/мин (максимум ряда) |
| Тонкость фильтрации | 25–1000 мкм |
| Рабочее давление | 2–16 бар |
| Температура | до 80 °C |
| Корпус | анодированный алюминий, нержавеющая сталь или никелированная углеродистая сталь |
| Управление промывкой | ручное, электропневматическое, электрическое |

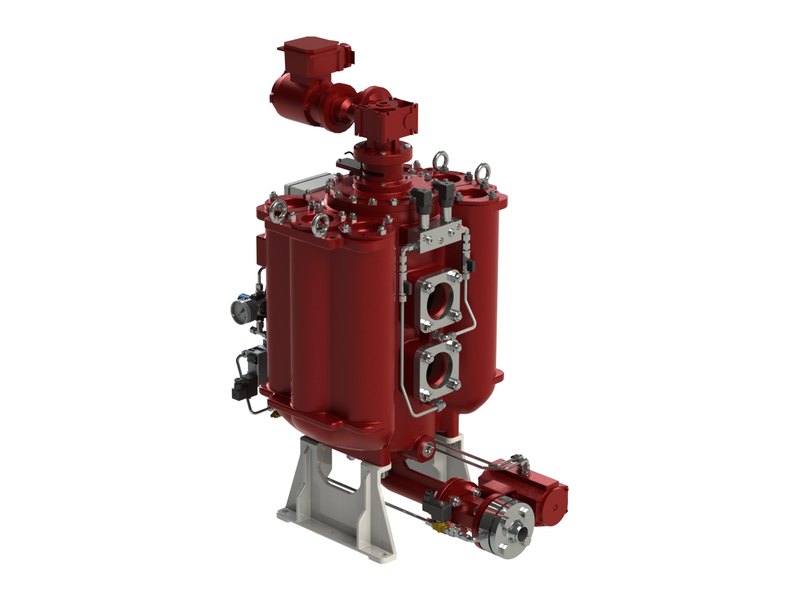

RF9 — гидропневматический фильтр для топлива и масел
до 1000 м³/ч · 1–500 мкм · до 180 °C
RF9 создан для тонкой очистки топлива и смазочных масел — прежде всего в судовых и стационарных двигателях — и применяется также для СОЖ. Серия рассчитана на тяжёлое топливо (HFO), судовое дизельное топливо (MDO/MGO), биодизель и смазочное масло. Тонкость фильтрации — от 1 мкм (абсолютная) на элементах из металловолокна Chemicron®.
Принцип работы и конструкция
Среда распределяется по нескольким фильтрационным камерам и проходит через элементы снаружи внутрь. Одна очищенная камера всегда в резерве. При промывке мотор-редуктор поворачивает узел промывки к следующей камере, и одновременно открываются клапан промывки и мембранный клапан поршневого аккумулятора. Сжатый воздух резко разгоняет поршень, и он продавливает собственный фильтрат через элемент в обратном направлении — менее чем за секунду. Воздух с жидкостью не смешивается. Для высоковязких сред, таких как тяжёлое топливо, предусмотрен сопровождающий обогрев (опция): среду можно подогреть перед холодным пуском.
Преимущества
- Сильный импульс очистки при малом расходе сжатого воздуха.
- Гарантированное разделение сред: воздух не попадает в фильтрат.
- Давление на выходе не падает во время промывки.
- Регулируемая интенсивность промывки.
- Большая площадь фильтрации в компактном корпусе.
Области применения
Основные технические характеристики RF9
| Присоединение | DN 32 – DN 350 |
|---|---|
| Расход | до 1000 м³/ч (максимум ряда) |
| Тонкость фильтрации | 1–500 мкм; металловолокно Chemicron® — от 1 мкм (абс.), сетка — 25–500 мкм |
| Рабочее давление | мин. 1,5 бар; макс. 16 бар (у крупных типоразмеров — 10 бар) |
| Температура | до 180 °C |
| Промывка | гидропневматическая, собственным фильтратом; управляющий воздух 4–10 бар; объём одной промывки 5–17,7 л в зависимости от типоразмера |
| Корпус | высокопрочный чугун EN-GJS-400-15 |
| Опции | сопровождающий обогрев (горячая вода, пар или термомасло), байпасный фильтр, блок обработки промывочного объёма STU |
Допустимая вязкость в доступной документации HYDAC числом не указана: вязкость — один из исходных параметров подбора. Применимость RF9 к конкретному маслу или топливу подтверждается расчётом.

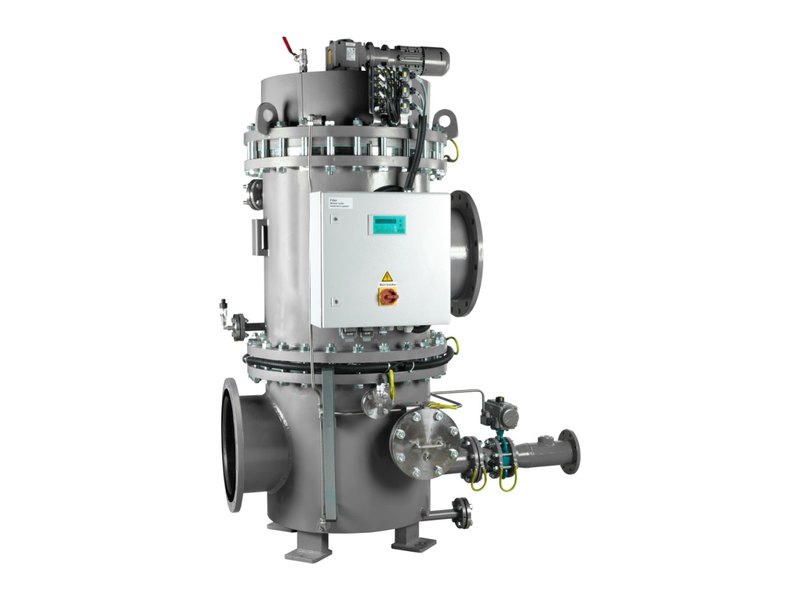

RF10 — фильтр JetFlush для балластной воды
до 3500 м³/ч · 25–3000 мкм · до 6 бар
RF10 разработан для систем, где обычной обратной промывке не хватает давления, — прежде всего для фильтрации балластной воды на судах перед установками её обработки. У стандартных фильтров эффективность промывки определяется перепадом между выходом фильтра и линией промывки. У RF10 она зависит только от давления на входе, поэтому фильтр работает при низком давлении и длинных линиях промывки.
Принцип работы и конструкция
Над элементами находится резервуар JetFlush, который при фильтрации заполняется неочищенной водой. При промывке промывочный рукав подходит под элемент и открывается клапан. В первой фазе вода из резервуара входит в конический элемент и формирует осевой поток, который подсасывает воду и со стороны фильтрата. Во второй фазе резервуар над элементом закрывается, и движущийся столб жидкости втягивает фильтрат снаружи внутрь, очищая всю поверхность элемента. Остальные элементы продолжают фильтровать.
Преимущества
- Промывка не зависит от давления на чистой стороне фильтра.
- Эффективна при низком давлении и длинных линиях промывки.
- Выдерживает высокую загрязнённость и её резкие скачки.
- Изменяемая компоновка корпуса, опционально — поворотная балка для крышки и жертвенный анод.
Области применения
Основные технические характеристики RF10
| Присоединение | DN 100 – DN 600 |
|---|---|
| Расход | до 3500 м³/ч (RF10-60, по таблице подбора для балластной воды) |
| Тонкость фильтрации | щелевые элементы 50–3000 мкм; сетка SuperMesh 25–60 мкм |
| Давление | до 6 бар (10 бар по запросу); перепад между входом и линией промывки — не менее 1 бар |
| Температура | до 90 °C; для балластной воды — до 55 °C |

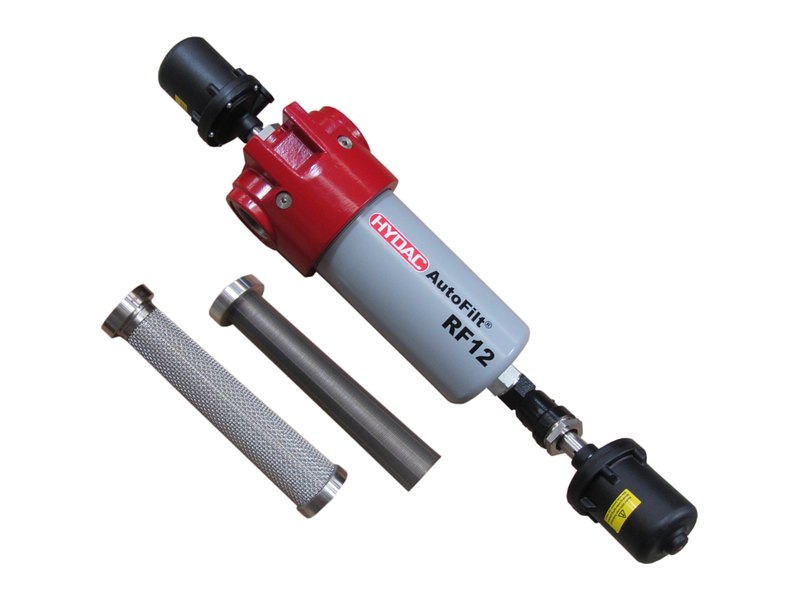

RF12 — компактный фильтр JetFlush для станков
до 80 л/мин · 25–100 мкм · от 0,7 бар
RF12 — самый компактный фильтр линейки: до 80 л/мин, присоединение G 1½". Он предназначен для фильтрации СОЖ в контурах низкого давления станков. HYDAC позиционирует его как энергоэффективную альтернативу циклонным сепараторам.
Принцип работы и конструкция
Как и RF10, фильтр использует технологию JetFlush: промывка зависит только от давления на входе, нужно не менее 0,7 бар. Промывка запускается по таймеру или по опциональному датчику перепада давления. В первой фазе неочищенная жидкость с входа формирует осевой поток внутри конического элемента. Во второй фазе клапан JetFlush закрывается, и столб жидкости втягивает фильтрат в обратном направлении. В этой фазе подача фильтрата кратковременно прерывается — это нужно учитывать для потребителей, чувствительных к перерыву потока.
Преимущества
- Работает от давления на входе — от 0,7 бар.
- Компактная и простая конструкция, лёгкая интеграция в станок.
- Энергоэффективный принцип фильтрации и промывки.
- Удобное обслуживание.
Области применения
Основные технические характеристики RF12
| Присоединение | G 1½" |
|---|---|
| Расход | до 80 л/мин |
| Тонкость фильтрации | 25–100 мкм |
| Рабочее давление | 0,7–10 бар |
| Температура | до 90 °C |
| Корпус / элементы | алюминий / нержавеющая сталь 1.4435 (щелевые или SuperMesh) |
| Управление | электропневматическое |

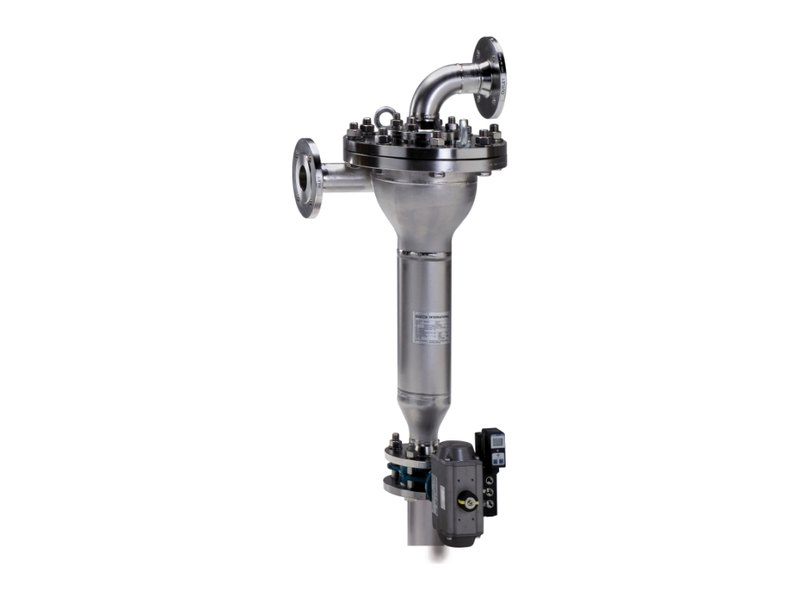

ATF — автоматический фильтр-циклон TwistFlow
до 400 м³/ч на агрегат · 1–16 бар · без вращающихся частей
ATF — не классический фильтр обратной промывки, а гибрид центробежного сепаратора и фильтра. Он рассчитан на воду и сходные с ней жидкости с высокой и сильно меняющейся загрязнённостью — до нескольких граммов твёрдых частиц на литр. За один проход ATF отделяет частицы разной плотности, например песок и растительные остатки.
Принцип работы и конструкция

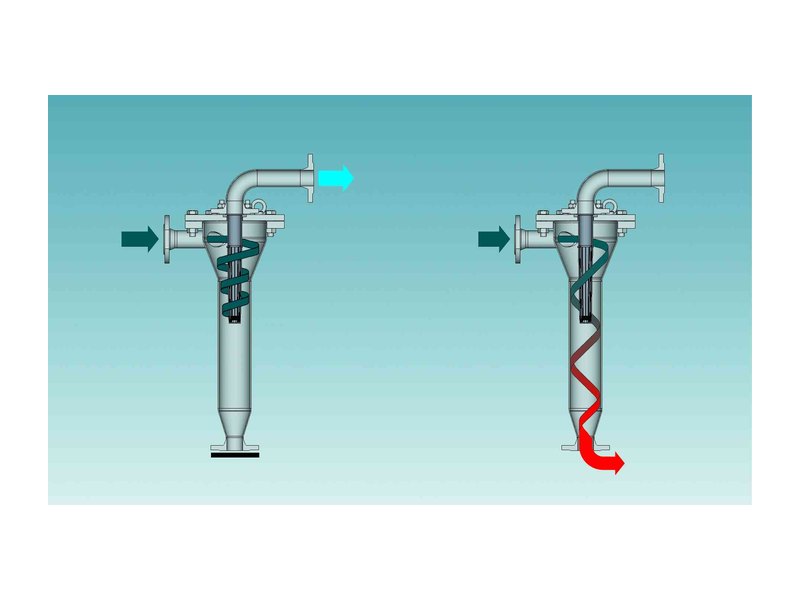

Жидкость входит в корпус по касательной и из-за конического сечения опускается по спирали. Центробежная сила прижимает к стенке частицы, которые плотнее жидкости, и они оседают в нижней части. Лёгкие частицы задерживает конический щелевой элемент в центре — он гарантирует заданную тонкость и не пропускает загрязнения на чистую сторону, даже когда меняются условия работы. Собранные загрязнения периодически сбрасываются через дренажную заслонку: на несколько секунд часть неочищенного потока промывает элемент и корпус. Поскольку на промывку уходит лишь часть потока, фильтрация продолжается.
Когда выбирать ATF вместо обычного фильтра
- Высокая и непостоянная загрязнённость — например, речная или поверхностная вода после паводка.
- Много тяжёлых частиц вроде песка, на которых обычный фильтр промывается слишком часто.
- Нужна предварительная ступень перед RF3/RF6 и RF4, песчаными фильтрами или мембранами.
- Нужна замена гидроциклону без риска проскока загрязнений при изменении режима.
Преимущества
- Стабильное качество фильтрата при колебаниях давления и расхода.
- Непрерывная фильтрация с постоянной самоочисткой.
- Нет вращающихся частей — простое обслуживание.
- Несколько агрегатов объединяются в блок на больший расход.
- Компактнее пластинчатых сепараторов и песчаных фильтров.
Области применения
Основные технические характеристики ATF
| Присоединение | G 1" – DN 200 (типоразмеры ATF-1 … ATF-4) |
|---|---|
| Расход | до 400 м³/ч на один агрегат; больше — блоком из нескольких ATF |
| Тонкость фильтрации | зависит от свойств частиц и условий работы; щелевые элементы — 200–3000 мкм; тяжёлые частицы отделяются эффективно и мельче 100 мкм |
| Рабочее давление | 1–16 бар |
| Температура | до 90 °C |
| Перепад давления | сравнительно низкий, < 1,0 бар (по паспорту исполнения ATF-40) |
| Управление | без управления, ручное, электропневматическая или электрическая дренажная заслонка, с таймером или без |
| Размер частиц | 7,5 г/см³ (металл) | 2,6 г/см³ (песок) | 1,7 г/см³ |
|---|---|---|---|
| > 100 мкм | 99 % | 98 % | 77 % |
| 75–100 мкм | 92 % | 84 % | 35 % |
| 50–75 мкм | 87 % | 78 % | 21 % |
Ограничение: чем меньше разница плотностей частицы и жидкости, тем меньше вклад центробежной ступени. Лёгкие частицы задерживает только фильтроэлемент, поэтому ATF не заменяет тонкую фильтрацию — для неё ATF ставят перед RF3/RF6.
Как выбрать серию
RF3/RF6, RF5 или RF7?
Технология у всех трёх одна, разница — в компоновке и диапазоне. RF3/RF6 — универсальный вертикальный фильтр, DN 50–900, тонкость от 25 мкм. RF5 — вертикальный вход, крупные трубопроводы DN 250–900, грубая фильтрация от 200 мкм, до 10 бар. RF7 — горизонтальный корпус там, где не хватает высоты.
Небольшой расход?
RF4 — до 385 л/мин при давлении от 2 бар. RF12 — до 80 л/мин, если давление на входе низкое, от 0,7 бар, и допустим короткий перерыв подачи во время промывки.
Топливо или масло?
RF9 — тонкость от 1 мкм, до 180 °C, промывка без смешивания с воздухом, обогрев для вязких сред. Применимость к конкретной среде подтверждается подбором.
Мало давления для промывки?
RF10 и RF12 с технологией JetFlush: промывка зависит только от давления на входе, а не от давления на чистой стороне.
Много песка, грязная вода?
ATF — центробежная ступень снимает основную нагрузку тяжёлыми частицами, щелевой элемент гарантирует тонкость. Для тонкой очистки — связка ATF + RF3/RF6.
Сравнение серий
| Серия | Основное назначение | Отличительная особенность | Расход, макс.* | Тонкость | Среда |
|---|---|---|---|---|---|
| RF3/RF6 | Универсальная автоматическая фильтрация | Изменяемое положение фланцев, до 100 бар по исполнению | 7500 м³/ч | 25–3000 мкм | Вода, эмульсии, маловязкие жидкости |
| RF5 | Большие расходы, грубая фильтрация | Вертикальный вход, DN 250–900 | 4200 м³/ч | 200–3000 мкм | Вода, СОЖ |
| RF7 | Установка при ограниченной высоте | Горизонтальный корпус, откидная крышка | 7500 м³/ч | 25–3000 мкм | Вода, эмульсии, маловязкие жидкости |
| RF4 | Небольшие расходы | Поворотная плита с элементами, G 1"–G 2" | 385 л/мин | 25–1000 мкм | СОЖ, вода |
| RF9 | Тонкая очистка топлива и масел | Гидропневматическая промывка, до 180 °C | 1000 м³/ч | 1–500 мкм | HFO, MDO/MGO, биодизель, смазочное масло, СОЖ |
| RF10 | Балластная вода, низкое давление | JetFlush, промывка от давления на входе | 3500 м³/ч | 25–3000 мкм | Забортная и балластная вода |
| RF12 | СОЖ станков, низкое давление | JetFlush, от 0,7 бар на входе | 80 л/мин | 25–100 мкм | СОЖ |
| ATF | Высокая и переменная загрязнённость | Центробежная ступень + щелевой элемент, без вращающихся частей | 400 м³/ч на агрегат | По свойствам частиц | Вода и водоподобные жидкости |
* Максимум по типоразмерному ряду серии. Для конкретного типоразмера расход зависит от тонкости фильтрации, вязкости, загрязнённости и допустимого перепада давления.
Автоматическая обратная промывка в работе
Посмотрите, как фильтр очищает фильтроэлементы и удаляет накопившиеся загрязнения, не прерывая работу.
Видео будет добавлено
Формат 16:9, без автозапуска
Текстовое описание ролика
Описание и расшифровка добавляются вместе с роликом. Рекомендуемая структура: 1) фильтрация — жидкость проходит через фильтроэлементы изнутри наружу; 2) рост перепада давления по мере загрязнения; 3) запуск промывки; 4) обратный поток выносит загрязнения в линию промывки; 5) возврат к фильтрации. В описании нужно указать серию, которую показывает ролик.
Подбор фильтра и консультация
Серию и типоразмер подбирают по свойствам среды и загрязнений. Чтобы подбор занял меньше времени, подготовьте:
- среду и её вязкость (сСт) при рабочей температуре;
- расход: рабочий и максимальный;
- рабочее давление и давление в линии промывки (дренажа);
- температуру среды;
- вид загрязнений, размер частиц и концентрацию (мг/л);
- требуемую тонкость фильтрации;
- диаметр трубопровода, место установки и ограничения по габаритам;
- требования к материалам, питанию и управлению.
ТОО «ПауэрСтил» — официальный дистрибьютор HYDAC в Казахстане
Отправьте параметры через форму на странице контактов или свяжитесь с нами напрямую.
Запросить техническую консультацию
